Функциональные фитинги Легри

Если простые быстроразъемные фитинги (БРС) только обеспечивают соединение вместе пневматических трубок и/или переход от трубки к резьбе, то функциональные фитинги предназначены еще и для организации контроля потока сжатого воздуха через пневмосистему, выполненную на основе гибких пневматических трубок. Функциональные фитинги Legris могут решать следующие задачи:

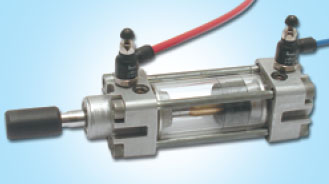

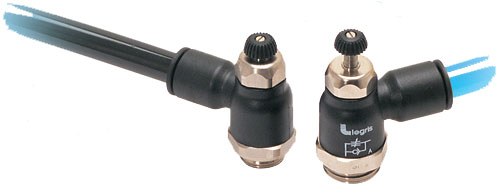

Регулятор расхода сжатого воздуха контролирует скорость работы пневмоцилиндра путем регулирования объема подачи на него (или объема вывода из него) сжатого воздуха.

Запорный клапан одновременно, по пневмосигналу, отсекает подачу и отвод сжатого воздуха от пневмоцилиндра, фиксируя положение его поршня. Устанавливаются попарно.

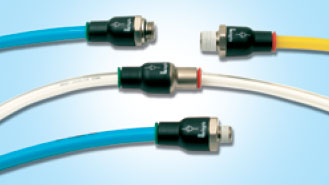

Обратный клапан пропускает сжатый воздух в одну сторону, но препятствует его обратному току.

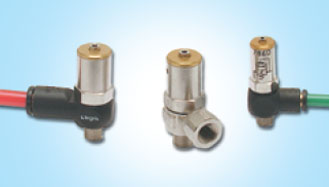

Фитинг плавного запуска обеспечивает плавный, постепенный рост давления в пневмосистеме, защищая ее от резких скачков давления.

Пневматический датчик давления выдает сигнал, будь то пневматический или электрический, при пропадании давления. Используются пневматические датчики обычно для того, чтобы определить конец движения поршня пневматического цилиндра.

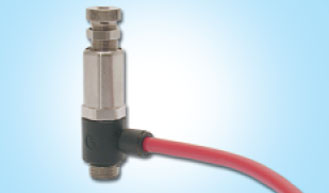

Регулятор давления позволяет стабилизировать, на определенном выставляемом регулировочным винтом значении, подаваемое на пневмоцилиндр или другое пневматическое оборудование давление сжатого воздуха.

Редуктор давления позволяет редуцировать давление сжатого воздуха, подаваемого на пневматический цилиндр, на определенное выставляемое регулировочным винтом значение.

Вентиляционный клапан с ручным переключением используется в тех случаях, когда пневматическая система должна быть часто освобождена от сжатого воздуха. Могут также именоваться сбросными, разгрузочными, стравливающими клапанами.

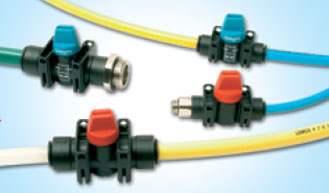

Миниатюрный шаровой кран используется для ручного перекрывания потока сжатого воздуха. Legris предлагает обычные 2/2-ходовые шаровые краны, а также 3/2-ходовые краны с дополнительным вентиляционным выходом, через который производится стравливание сжатого воздуха в атмосферу.

Безопасный соединительный разъем предназначен для быстрого и безопасного отсоединения части пневмосистемы. Пока разъем находится в соединенном состоянии, сжатый воздух проходит через него. Если разъем разъединить, поток сжатого воздуха останавливается.
