Безопасный разъем-трещетка
Legris > Функциональные фитинги серии 7000 >
Безопасный соединительный разъем

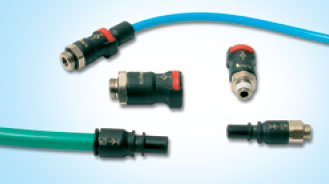

Безопасный соединительный разъем предназначен для быстрого и безопасного отсоединения части пневмосистемы. Пока разъем находится в соединенном состоянии, сжатый воздух проходит через него. Если разъем разъединить, поток сжатого воздуха останавливается.
Установление соединения подтверждается слышимым щелчком.
Аналогичную функцию выполняют также самозакрывающиеся фитинги (отсекатели потока сжатого воздуха) Legris из серии продукции 3000, типов 3391, 3091 и 3160.
- 7926 - корпус с соединением LF 3000
- 7921 - корпус с резьбой BSPP
- 7960 - зонд с соединением LF3000
- 7961 - зонд с резьбой BSPP
Общие параметры:
- Корпус: пластик
- Основание: никелированная латунь
- Максимальное рабочее давление: 10 бар (145psi)
- Рабочая температура: от 0°C до +70°
7926 - корпус с соединением LF 3000
 |
 |
D |
 |
Обозначение |
G |
L |
 |
штук |
| 6 |
5 |
7926 05 06 |
18,5 |
44 |
0,020 |
|
| 8 |
5 |
7926 05 08 |
18,5 |
49 |
0,024 |
|
| 10 |
7,3 |
7926 07 10 |
22 |
58,5 |
0,044 |
|
| |
7921 - корпус с резьбой BSPP
 |
 |
C |
|
Обозначение |
E |
F |
G |
H |
L |
|
штук |
| G1/8 |
5 |
7921 05 10 |
6 |
10,5 |
18,5 |
16 |
37 |
0,022 |
|
| G1/4 |
5 |
7921 05 13 |
5,5 |
10 |
18,5 |
16 |
36 |
0,024 |
|
| G1/4 |
7,3 |
7921 07 13 |
5,5 |
20 |
22 |
10 |
43 |
0,040 |
|
| G3/8" |
7,3 |
7921 07 17 |
5,5 |
20 |
22 |
10 |
43 |
0,042 |
|
| |
7960 - зонд с соединением LF3000
 |
 |
D |
|
Обозначение |
G |
L |
L1 |
|
штук |
| 6 |
5 |
7960 05 06 |
13,5 |
36,5 |
17,5 |
0,009 |
|
| 8 |
5 |
7960 05 08 |
13,5 |
37 |
18 |
0,004 |
|
| 10 |
7,3 |
7960 07 10 |
16 |
41 |
20,5 |
0,008 |
|
| |
7961 - зонд с резьбой BSPP
 |
 |
C |
|
Обозначение |
E |
F |
G |
H |
L |
|
штук |
| G1/8 |
5 |
7961 05 10 |
4,5 |
13 |
13,5 |
11 |
46 |
0,019 |
|
| G1/4 |
5 |
7961 05 13 |
5,5 |
16 |
13,5 |
9,5 |
46 |
0,020 |
|
| G1/4 |
7,3 |
7961 07 13 |
5,5 |
16 |
16 |
11,5 |
51,5 |
0,025 |
|
| G3/8" |
7,3 |
7961 07 17 |
5,5 |
20 |
16 |
10,5 |
43 |
0,034 |
|
| |
|
