Legris > Функциональные фитинги серии 7000 >

Обратные клапаны

Примечание: кроме обратных клапанов серии 79**, показанных чуть ниже на этой странице и изготовленных из пластика + никелированной латуни, мы также предлагаем и обратные клапаны других серий, например, обратные клапаны серии 48** из нержавеющей стали.

Обратный клапан позволяет сжатому воздуху пройти в одну сторону, но препятятвуют его обратному току. Давлением открытия для обратных клапанов Legris является 0,3 бар - этого давления достаточно, чтобы поднять диафрагму в нормальном направлении потока; обратно воздуху диафрагма пройти не позволит.

Обратные клапаны Легри отличаются надежностью работы, в том числе при сильной вибрации, а также крайней компактностью и небольшой массой. Клапан можно смонтировать как на входе сжатого воздуха в сегмент пневмосистемы, так и на выходе из него.

Каждый наш обратный клапан имеет маркировку в виде стрелки или условного обозначения, показывающую направление потока сжатого воздуха.

Кроме показанных на этой странице обратных клапанов, мы также предлагаем обратные клапаны из нержавеющей стали.

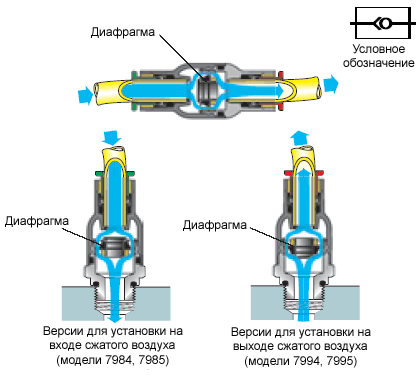

Конструкция, устройство обратного клапана
Устройство обратного клапана

  • 7996 - встраиваемый обратный клапан с цанговыми соединениями LF 3000
  • 7984 - обратный клапан с цанговыми соединениями LF 3000, резьба BSPP и M5
  • 7985 - обратный клапан с цанговыми соединениями LF 3000, резьба BSPT

Принцип работы обратного клапана

Общие параметры:

  • Максимальное рабочее давление: 10 бар
  • Рабочая температура: от 0°C до +70°

7996 - встраиваемый обратный клапан с цанговыми соединениями LF 3000

Обратный клапан Legris 7996 D
Обозначение
G L штук
4 7996 04 00 16 38,5 0,008
6 7996 06 00 16 41 0,013
8 7996 08 00 19 51,5 0,018
10 7996 10 00 23 63,5
12 7996 12 00 23 66,5


7984-7994 - обратный клапан с цанговыми соединениями LF 3000, резьба BSPP и M5

Обратный клапан Legris 7984 D C
На выход

На вход
E F H штук
4 M5x0,8 7994 04 19 7984 04 19 3 9 32 0,023
4 G1/8 7994 04 10 7984 04 10 5 16 28,5 0,015
6 G1/8 7994 06 10 7984 06 10 5 16 30,5 0,015
6 G1/4 7994 06 13 7984 06 13 5,5 16 30,5 0,015
8 G1/8 7994 08 10 7984 08 10 5 19 36 0,021
8 G1/4 7994 08 13 7984 08 13 5,5 19 36 0,023
10 G3/8" 7994 10 17 7984 10 17 5,5 23 42 0,024
12 G3/8" 7994 12 17 7984 12 17 5,5 23 42 0,029
12 G½" 7994 12 21 7984 12 21 7,5 23 44 0,034

7985-7995 - обратный клапан с цанговыми соединениями LF 3000, резьба BSPT

Обратный клапан Legris 7985 D C
На выход

На вход
F H штук
4 R1/8 7995 04 10 7985 04 10 16 28,5 0,016
6 R1/8 7995 06 10 7985 06 10 16 30,5 0,016
6 R1/4 7995 06 13 7985 06 13 16 30,5 0,021
8 R1/8 7995 08 10 7985 08 10 19 36 0,022
8 R1/4 7995 08 13 7985 08 13 19 36 0,026
10 R3/8 7995 10 17 7985 10 17 23 42 0,027
12 R3/8 7995 12 17 7985 12 17 23 42 0,029
12 R1/2 7995 12 21 7985 12 21 23 44 0,034

···     ···     ···     ···     ···
