Вентиляционный (сбросной) клапан
Legris > Функциональные фитинги серии 7000 >

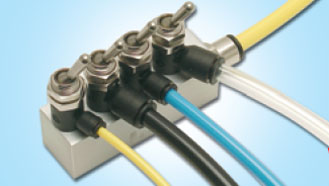

Вентиляционный клапан с ручным переключателем
Пневматический вентиляционный (также сбросной/разгрузочный/стравливающий) клапан с ручным переключением используется в тех случаях, когда пневмосеть должна быть быстро освобождена от содержащегося в ней сжатого воздуха. Путем простого перевода рычага в другое положение сбросной клапан изолирует часть пневмосети, одновременно сбрасывая содержащийся в ней сжатый воздух в атмосферу.
Нажмите на круг около переключателя
- 7800-7801 - 3/2-ходовой, с цанговым соединением LF3000, резьба BSPP
- 7802 - 2/2-ходовой, с цанговым соединением LF3000, резьба BSPP
- 0669 - 3/2-ходовой, внутренняя резьба BSPP и M5
Общие параметры:
- Корпус: пластик, никелированная латунь
- Основание: никелированная латунь
- Уплотнения: нитриловая резина
- Зажимное кольцо: нержавеющая сталь
- Втулка у 0669: анодированный алюминий
- Максимальное рабочее давление: 16 бар
- Рабочая температура: от -10°C до +80°
7800-7801 - 3/2-ходовой, с быстроразъемным соединением LF3000, резьба BSPP
 |
 |
D |
C |
На вход |
На контроль |
F |
F1 |
H |
L1 |
L2 |
 |
штук |
4 |
M5x0,8 |
7800 04 19 |
|
8 |
- |
32 |
5 |
16 |
0,020 |
|
4 |
G1/8 |
7800 04 10 |
7801 04 10 |
14 |
14 |
43 |
7 |
18,5 |
0,027 |
|
6 |
M5x0,8 |
7800 06 19 |
|
8 |
- |
32 |
5 |
19 |
0,022 |
|
6 |
G1/8 |
7800 06 10 |
7801 06 10 |
14 |
14 |
43 |
7 |
20 |
0,029 |
|
6 |
G1/4 |
7800 06 13 |
7801 06 13 |
17 |
14 |
50,5 |
9 |
22 |
0,044 |
|
8 |
G1/8 |
7800 08 10 |
7801 08 10 |
14 |
14 |
43 |
7 |
25 |
0,030 |
|
8 |
G1/4 |
7800 08 13 |
7801 08 13 |
17 |
14 |
50,5 |
9 |
27 |
0,045 |
|
10 |
G1/4 |
7800 10 13 |
7801 10 13 |
17 |
14 |
50,5 |
9 |
29 |
0,048 |
|
7802 - 2/2-ходовой стравливающий клапан с цанговым соединением LF3000, резьба BSPP
 |
 |
D |
C |
Обозначение |
F |
F1 |
H |
L1 |
L2 |
 |
штук |
4 |
G1/8 |
7802 04 10 |
14 |
14 |
43 |
7 |
18,5 |
0,027 |
|
6 |
G1/8 |
7802 06 10 |
14 |
14 |
43 |
7 |
20 |
0,029 |
|
6 |
G1/4 |
7802 06 13 |
17 |
14 |
50,5 |
9 |
22 |
0,044 |
|
8 |
G1/8 |
7802 08 10 |
14 |
14 |
43 |
7 |
25 |
0,030 |
|
8 |
G1/4 |
7802 08 13 |
17 |
14 |
50,5 |
9 |
27 |
0,045 |
|
10 |
G1/4 |
7802 10 13 |
17 |
14 |
50,5 |
9 |
29 |
0,048 |
|
0669 - 3/2-ходовой, внутренняя резьба BSPP
 |
 |
C |
 |
Обозначение |
F |
G |
L |
 |
штук |
M5x0,8 |
2 |
0669 02 19 |
10 |
14 |
30,5 |
0,045 |
|
G1/8 |
4 |
0669 04 10 |
14 |
25 |
48 |
0,051 |
|
G1/4 |
7 |
0669 07 13 |
19 |
30 |
58 |
0,084 |
|
G3/8" |
10 |
0669 10 17 |
22 |
35 |
68 |
0,153 |
|
G½" |
14 |
0669 14 21 |
27 |
40 |
75 |
0,227 |
|
G¾" |
19 |
0669 19 27 |
32 |
50 |
83 |
0,242 |
|
|
