Компрессионные фитинги Legris из нержавеющей стали, серия 1800

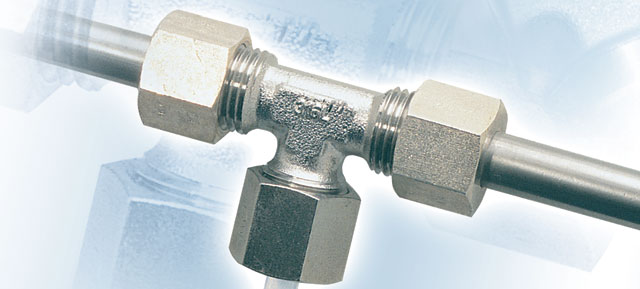

Компрессионный фитинг Legris из нержавеющей стали

Кроме обжимных фитингов с корпусом из латуни, компания Legris также производит компрессионные соединения для труб, выполненные из нержавеющей стали. Они могут применяться для сборки между собой труб, или для перехода с трубы на резьбу, с трубами небольшого диаметра из самых разных материалов, в т.ч. обычной и нержавеющей стали, меди, фторполимеров, полиэтилена, полужесткого нейлона, полиуретана и пр. Благодаря исполнению полностью из нержавеющей стали марки 316L, фитинги серии 1800 совместимы с самыми разными рабочими средами.

Устройство

Как видно по мультфильму выше, компрессионный фитинг состоит из корпуса, обжимного кольца и обжимной гайки. Для сборки фитинга с трубой, следует
- обрезать трубку и зачистить от заусенцев ее срез,
- надеть, не смазывая их, гайку на трубу,
- надеть на трубу обжимное кольцо,
- вставить трубу в корпус фитинга,
- затянуть гайку сначала руками, а затем гаечным ключом

Компрессионные фитинги Legris из нержавеющей стали рассчитаны на работу при давлении до 80 бар, а также и при вакууме, и при температуре до 250°C. Обжимное кольцо с двойным конусом делает возможным использование фитингов серии 1800 с трубами разной толщины, лишь примерно соответствующей диаметру фитинга. Наличие среди предлагаемых нами фитингов специальных редуцирующих муфт делает возможным также и сборку между собой труб разного диаметра. Компрессионные муфты Legris 1800 совместимы со многими аггрессивными средами, а также пищевым продуктами и напитками; среди прочих, через муфту могут транспортироваться такие среды, как:
- фосфорная кислота любой концентрации с температурой до 40°C,
- серная кислота с концентрацией от 10 до 80% при температуре 20°C,
- азотная кислота с температурой до 70°C,
- разбавленные органические кислоты при температурах до точек кипения,
- растворы солей, в том числе морская вода (не во всех случаях),
- щелочные растворы любых концентраций с температурой до 100°C,
- напитки и жидкие продукты, предназначенные для употребления человеком.

Типы компрессионных фитингов серии 1800

Соединения конфигурации «компрессионное соединение для трубы - резьба»

1805

Прямой, внешняя резьба BSPT

1805 (sic!)

Прямой, внешняя резьба NPT

1814

Прямой, внутренняя резьба BSPP

1809

Угловой 90°, внешняя резьба BSPT

1809 (sic!)

Угловой 90°, внешняя резьба NPT

1820

Прямой вставной, внешняя резьба BSPT

1820 (sic!)

Прямой вставной, внешняя резьба NPT

Компрессионные муфты конфигурации «труба-труба»

1806

Прямой, для труб одинакового диаметра

1816

Прямой, для труб одинакового диаметра, для установки на монтажную панель

1802

Угловой 90°, для труб одинакового диаметра

1804

T-образный тройник, для труб одинакового диаметра

Редукторы сечения и другие аксессуары

1866

Редуктор диаметра трубы

1824

Обжимное кольцо отдельно

1810

Зажимная гайка отдельно

1822

Переходник под шланг

1827

Втулка для обжима нейлоновых, полиэтиленовых и фторполимерных (FEP140) труб
