Пневматический датчик давления
Legris > Функциональные фитинги серии 7000 >

Пневматический датчик давления

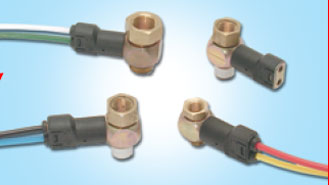

Пневматический датчик давления Parker Legris служит для определения падения давления. При падении давления, пневмодатчик выдает сигнал - пневматический или электрический. Обычно, пневмодатчики устанавливаются на выходе воздуха из пневмоцилиндра, и производят сигнал при завершении пневмоцинидром рабочего хода, когда поршень передвигается в крайнее конечное положение, и весь воздух из этой стороны пневмоцилиндра выходит.


Пневматический датчик давления Легри. Принцип.
Принцип работы

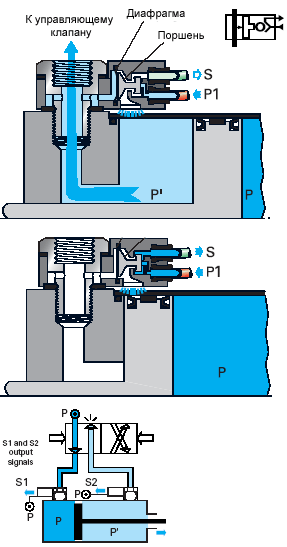

На схеме справа показано рабочее давление в пневмоцилиндре P, выходное давление пневмоцилиндра P´, подача сжатого воздуха для формирования пневмосигнала P1 и сам пневматический сигнал S. В верхней части рисунка, поршень пневмоцилиндра находится в некоем промежуточном положении, рабочий ход его не завершен, в части пневмоцилиндра, на которой установлен датчик, имеется рабочее давление P´. Это давление давит на диафрагму пневматического датчика, которая, в свою очередь, прижимает поршень пневматического датчика, который, в свою очередь, закрывает проход сигнальному воздуху P1. Соответственно, датчик не формирует сигнал.

В центральной части рисунка, поршень пневмоцилиндра завершил рабосий ход и достиг крайнего конечного положения. Весь воздух, находившийся в части цилиндра, на которой установлен пневмодатчик, вышел через контрольный клапан, и давление упало до атмосферного. Так как это давление перестало удерживать диафрагму и поршень, сигнальный воздух прошел на выход S - сигнал о падении давления сформировался.

В самой нижней части рисунка схематично показано расположение пневмодатчиков давления в обеих частях пневмоцилиндра. Соответственно, при такой мхеме размещения будет формироваться два сигнала: сигнал S1 при перемещении поршня пневмоцилиндра в крайнее левое положение, и сигнал S2 при перемещении поршня в крайнее правое положение.

Пневматические датчики Легри, как и другие функциональные фитинги, отличаются компактностью и могут быть смонтированы на самом пневмоцилиндре, на управляющем клапане или на манифольде-распределителе, установленном между пневмоцилиндром и клапаном. Для обеспечения максимальной точности реагирования датчика, контрольный клапан должен находиться максимально близко к пневмоцилиндру - например, его можно установить непосредственно на установленный на пневмоцилиндр пневмодатчик давления.

Пневмосенсоры Legris выпускаются в трех вариантах:

  • Выдающие пневматический сигнал и снабжаемые сжатым воздухом для формирования пневмосигнала независимо от пневмоцилиндра. Подходят для большей части типичных применений. Именно такой датчик был показан на схеме выше.
  • Выдающие пневматический сигнал и снабжаемые сжатым воздухом от одного источника параллельно с пневмоцинидром. Така как для формирования сигнала используется тот же сжатый воздух, который приводит в действие пневмоцилиндр, при такой схеме снабжения исключено появление ложных сигналов и положении поршня, которые при первой схеме снабжения могут возникнуть из-за того, что сжатый воздух вообще не поступает на пневмоцилиндр, но поступает на датчик.
  • Выдающие электрический сигнал Электросигнал. Поставляются с двухметровым отрезком трехжильного кабеля с площадью сечения токопроводящей жилы 0,5 мм².
  • 7818 - пневмодатчик с цанговым соединением LF 3000 для нейлоновых и полиуретановых труб, резьба BSPP и M5
  • 7818 - пневмодатчик с резьбовым соединением для нейлоновых и полиуретановых труб, резьба BSPP
  • 7828 - пневматический/электрический датчик, резьба BSPP и M5

Общие параметры:

  • Корпус: пластик
  • Уплотнительные кольца: нитриловая резина
  • Болт: латунь с уплотнительной шайбой
  • Рабочее давление: от 3 до 8 бар
  • Рабочая температура: от -15°C до +60°
  • Давление формирования сигнала: 0,6 бар для типа 7818; 0,5 бар для типа 7828
  • Время формирования пневматического сигнала: 3 мс
  • Характеристики электрического сигнала: 0...48В постоянного тока при токе 2А или 250В˜50Гц при токе 2А

Принцип работы пневматического датчика давления

7818 - пневмодатчик с цанговым соединением LF 3000 для нейлоновых и полиуретановых труб, резьба BSPP и M5

Пневмодатчик Legris 7818 C
Обозначение

mini
F H J L штук
M5x0,8 7818 04 19* 2 8 16 11 43,5 0,025
G1/8 7818 04 10 5 14 23 16 44,5 0,082
G1/4 7818 04 13 7 17 28 19,5 46,5 0,113
G3/8" 7818 04 17 10 22 29 23,5 49 0,128
G½" 7818 04 21 14 27 30 31,5 52,5 0,159

*M5: версия с метрической резьбой M5 имеет болт, выполненный из оцинкованной стали.

7818 - пневмодатчик с резьбовым соединением для нейлоновых и полиуретановых труб, резьба BSPP

Пневмодатчик Legris 7818 C
Обозначение

mini
F H J L штук
G1/8 7818 19 10 5 14 23 16 40,5 0,087
G1/4 7818 19 13 7 17 28 19,5 42,5 0,117


7828 - пневматический/электрический датчик, резьба BSPP и M5

Пневмодатчик Legris 7828 C
Обозначение
F H H1 J L штук
M5x0,8 7828 00 19 8 20 10 11 49 0,115
G1/8 7828 00 10 6 20 10 16 52 0,120
G1/4 7828 00 13 8 20 10 21 54 0,125
G3/8" 7828 00 17 10 22 12 28 57 0,150
G½" 7828 00 21 12 26 14 33 58 0,185

···     ···     ···     ···     ···
