Гидрораспределитель

Гидрораспределитель – специальный гидравлический аппарат, который обеспечивает смену направления движения потока рабочей жидкости в пределах двух и более гидролиний. При этом обязательным фактором является наличие стороннего управляющего воздействия (рис. 1).

Рис. 1 Мобильный гидрораспределитель

Эксплуатационные параметры мобильной машины во многом зависят от качества распределителя, его функциональных особенностей и показателя пропускной способности. Любой гидрораспределитель пригоден к беспроблемному сочетанию с самыми разными интегрируемыми компонентами, а управление им может проходить в прямом или дистанционном режиме.

Наличие основного предохранительного клапана дает возможность выставлять грузоподъемность машины на предельно допустимом уровне. Определенные клапана антикавитационного и перепускного типа в каждом из приводных каналов исключают зарождение гидроудара. Его воздействие способно вывести из строя цилиндр или электромотор.

За обеспечение компенсационной способности отвечает соответствующий антикавитационный клапан. Его применение позволяет без задержки сменить опускание привода на его подъем. Не обойтись без него и при потребности удержания имеющейся нагрузки. Он же убирает все возможные кавитационные риски и минимизирует возможность повреждения используемых в системе уплотнителей.

Допускается применение гидрораспределителей в самых разных системах и комплексах. Речь идет о системах с постоянным потоком и давлением, а также испытывающим чувствительность к нагрузке контурам. Их внедрение дает возможность обустраивать гидросистемы, которые оптимальным образом сочетают в себе практичность, надежность, функциональность и экономичность. Содержащиеся в распределителях многозолотникового типа внутренние каналы могут иметь последовательное или параллельное соединение. Допустимо и их внешнее соединение через корпуса отдельных агрегатов.

Рис. 2 Простая схема с цилиндром одностороннего действия и мобильным распределителем

Распределители обычно именуются в соответствии с числом каналов и положений золотника внутри корпуса распределителя, например, 5/3, что означает пять каналов и три позиции. В этом примере распределитель управляет цилиндром одностороннего действия и открывает и закрывает (блокирует) пять каналов потока (Рис. 2). Каналы именуются Р (напорный), Т (сливной) и А (подключение гидродвигателя).

Для управления цилиндром двустороннего действия (Рис. 3) требуется распределитель 6/3 (шесть каналов, включая канал подключения гидродвигателя В; три позиции):

• Позиция 1: соединение Р - А и В - Т
• Позиция 2: как показано, в центральном (нейтральном) положении, каналы А и В закрыты, а канал Р соединен с Т
• Позиция 3: соединение Р - В и А – Т

Рис. 3 Простая схема с цилиндром двустороннего действия и мобильным распределителем

Рисунок отображает сведения о контроле движения цилиндра со стороны распределителя. Само движение проходит в обоих направлениях. При этом осуществляется блокирование поршня в любой позиции при возврате в нейтральное положение золотника распределителя.

Наиболее часто в мобильных машинах задействуются золотниковые гидрораспределители. Встречаются также и иные конструкции подобных модулей. Речь идет о тарельчатых и седельных распределителях, а также о комбинации агрегатов седельной и золотниковой конфигурации.

Седельные и тарельчатые распределители

Распределители такого типа отличаются от золотниковых аналогов практически полной герметичностью. Подобные изделия характеризуются повышенной устойчивостью к утечкам в условиях типовой гидросистемы, а конструкция модулей включает в себя целый ряд отдельных деталей и компонентов.

Нормальная функция 4/3 для эксплуатирования цилиндра с двойным типом действия требует замены золотника сразу на 4 седельных клапана. В связи с отсутствием механического контакта между отдельными клапанами возможно возникновение определенных ограничений в процессе контроля работы подключенных параллельно нескольких цилиндров. Да и получение идеально сбалансированного открытия и закрытия клапанов может быть весьма проблематичным.

Но эти же обстоятельства придают и определенные преимущества. Особенно актуальны они в ситуациях с потребностью получения независимых функций внутри каналов А и В (рис. 4).

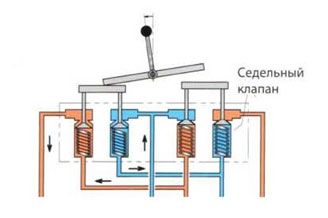

Рис. 4 Два седельных клапана, задействованных в расширении цилиндра

Имеются также конструкции, сочетающие патроны золотникового и седельного/тарельчатого аппаратов. Здесь золотник используется как входной измерительный элемент в обоих каналах привода, а два седельных/тарельчатых клапана - как выходные элементы, с целью обеспечить удержание нагрузки без утечки при управлении цилиндром двустороннего действия (Рис. 5).

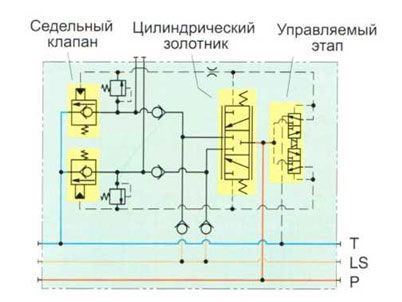

Рис. 5 Направляющий распределитель с золотником и седельными клапанами

Золотниковые гидрораспределители

Гидрораспределитель золотникового типа - наиболее распространенный направляющий распределитель в гидросистемах. По этой причине мы сосредоточим внимание именно на этом варианте. Будут рассмотрены различные функции распределителя и различные типы гидросистем.

Гидрораспределитель золотникового типа состоит из корпуса с внутренними проходами и каналами, которые коммутируются и синхронизируются движущейся частью — золотником (Рис. 6).

Рис. 6 Секция распределителя (Золотник типа D; P-В; А-Т)

Гидрораспределители мобильных машин бывают двух основных типов:

• моноблочные
• секционные.

Моноблочные гидрораспределители имеют корпуса для размещения одного и более золотников, т.е. 2-золотниковый, 6-золотниковый распределитель и т.д. Некоторые конструкции допускают соединение двух и более моноблочных распределителей вместе, с целью получения определенных конфигураций, например, в многонасосных системах (Рис. 7).

Рис. 7 Два моноблочных распределителя с фланцевым соединением

Секционные распределители обычно имеют одну или две золотниковых секции (возможно больше.) и соединяются болтами между впускной и выпускной секциями. (см. Рис. 8).

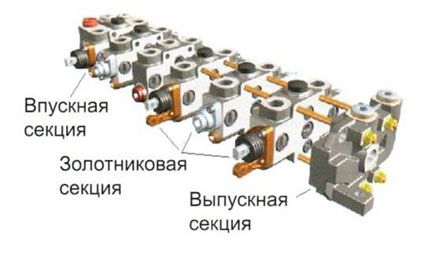

Рис. 8 Отдельные секции в секционном распределителе

Между двумя секциями секционного распределителя могут быть установлены специальные клапанные блоки, содержащие опциональные и/или указанные заказчиком функции, например, уравновешивающие клапаны, элементы регулирования давления и т.д.

Моноблочные распределители могут иметь до 6 секций, а секционные - до 12. По сравнению с секционными моноблочные отличаются следующими особенностями:

Моноблочный распределитель:

• меньше по размеру и имеет более жёсткий корпус (меньше риск заедания золотника);
• менее склонен к внешней утечке (меньше потенциальных путей утечки);
• более сложный в изготовлении (литьё, механообработка);
• имеет негибкую внутрисистемную конструкцию;
• дороже в обслуживании, ремонте и при замене.

Для получения более жёсткого корпуса некоторые небольшие секционные распределители изготавливаются из двухсекционных блоков.
