KarryKrimp® 2 - пресс обжимной портативный для опрессовки шлангов и РВД

Портативный пресс обжимной KarryKrimp® 2 используется для обжима как оплеточных, так и спиральных шлангов и рукавов высокого давления. Обжимной пресс KarryKrimp® 2 может использоваться в небольших мастерских и передвижными станциями обслуживания. Подходит для обжима фитингов из стали и нержавеющей стали.

C помощью KarryKrimp® 2 можно производить опрессовку шлангов и РВД с одной оплеткой 1SN и двумя оплетками 2SN типоразмеров до -20 (=Ду32), компактных шлангов с тремя оплетками типоразмеров до -16 (=Ду25), шлангов по SAE100 R12 типоразмером до 20, по SAE100 R13 до типоразмером до -16, шлангов 4SP и 4SH по DIN EN856 типоразмером до -16.

  • Мобильный пресс для полевых условий
  • Может использоваться с ручным, гидропневматическим или электрическим насосом
  • Размеры, ДхШхВ: 381 x 356 x 762 мм
  • Масса с ручным насосом: 58 кг
  • Масса без ручного насоса: 46 кг
  • Серия фитинга HPDE: 26, 43, 46, 48, 70, 71, 73, 78; PFDE: 55, 56, 58, 91N, EH

Внимание! Не подходит для спиральных шлангов -20, -24 и -32 и двухчастных фитингов.

Артикулы для заказа

Пресс KaryKrimp® 2 (для обжима с ручным насосом) 85CE-061
Пресс KaryKrimp® 2 (для обжима без ручного насоса) 85C-061
Пресс KaryKrimp® 2 (для обжима с турбокомпрессором) 85CE-003
Пресс-кольцо серебристое 85C-R01
Пресс-кольцо черное 85C-R02

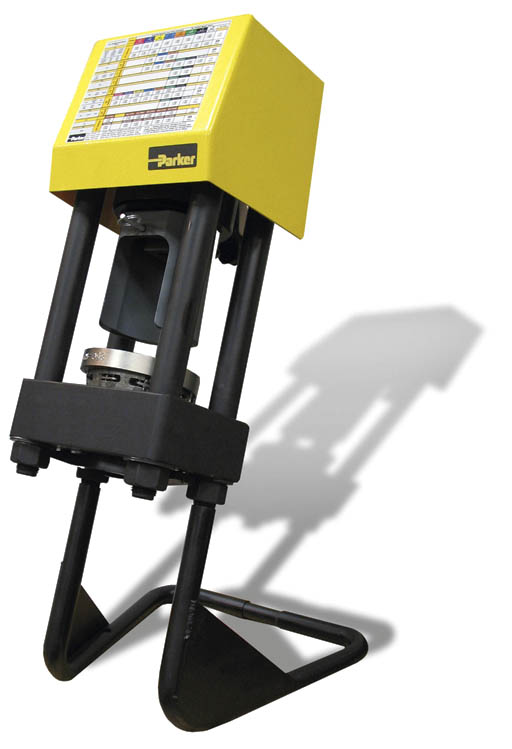

Пресс обжимной KarryKrimp® 2
Портативный обжимной пресс KarryKrimp2

Насосы для Karrykrimp® II

C обжимным прессом KarryKrimp® II можно использовать следующие типы насосов:

Ручной насос 85CE-0HP

Двухступенчатый ручной насос 85CE-0HP

  • Рабочее давление: макс. 70 МПа
  • Размеры, ДхШхВ: 539 х 417 x 151 мм
  • Масса: 11,6 кг
  • Емкость резервуара: 2294 см³
  • Усилие рычага: 55 кг


Турбопневматический насос 85C-0AP

Турбопневматический насос 85C-0AP

  • Рабочее давление: 70 МПа при давлении сжатого воздуха 0,7 МПа
  • Размеры, ДхШхВ: 320 x 200 x 267 мм
  • Масса: 8,4 кг
  • Емкость резервуара: 662 см³
  • Порт подачи сжатого воздуха: внутренняя резьба NPTF 1/4"-18


Электрический насос 82CE-0EP

Электрический насос 82CE-0EP

  • Рабочее давление: до 70 МПа, с распределителем 3/2
  • Размеры, ДхШхВ: 244x244x362 мм
  • Масса: 12 кг
  • Емкость резервуара: 2000 см³
  • Подключение: 230В˜50/60Гц; ток 10А


Шланг в сборе 82C-00L

Шланг в сборе 82C-00L для подключения насосов

  • Длина: 1830 мм
  • Присоединительные резьбы: 1) 3/8" - 18NPT, 2) Быстроразъемное соединение 3/8"
  • Рабочее давление до 70,0 МПа

Инструкция по сборке шланга с фитингами при помощи пресса Karrykrimp® 2

В приведенной ниже инструкции по сборке шланга мы кратко покажем, как с помощью шлангового обжимного пресса Karrykrimp® 2 обжать шланг низкого, среднего или высокого давления (РВД) обжимными концевыми фитингами серий:

  • 26 для специальных шлангов низкого давления
  • 43
  • 46 и 48 для шлангов среднего давления
  • 71 для шлангов высокого давления (РВД)
  • 73 для шлангов высокого давления (РВД)
  • 78 для шлангов высокого давления (РВД)

1. Вставьте шланг в муфту до упора. Положите шланг рядом с корпусом фитинга и отметьте длину корпуса на шланге - (при необходимости смажьте конец шланга) вставьте шланг в фитинг так, чтобы отметка на шланге совпала с корпусом фитинга.




2. Вытяните штифт, отведите нажимной цилиндр назад.




3. Установите на место обжимные кулачки. Примечание: Кулачки разных размеров окрашены в разные цвета. Обратите внимание на расположение сегментов и правильную установку кулачков.




4. Вставьте фитинг в кулачки.




4. (a) Поместите фитинг на буртик кулачков.




5. Поместите пресс-кольцо на кулачки - для правильной установки смотрите наклейку на обжимном прессе. Серебристая: для однооплеточного шланга, Черная: для двухоплеточного шланга.




6. Установите нажимной цилиндр и включите насос до тех пор, пока пресс-кольцо не коснется плиты основания. (На рисунке показан электрический насос 82CE-0EP.)




7. Сбросьте давление и достаньте собранный шланг.


···     ···     ···     ···     ···
