Legris > Серия 3000 >
Самозакрывающиеся фитинги

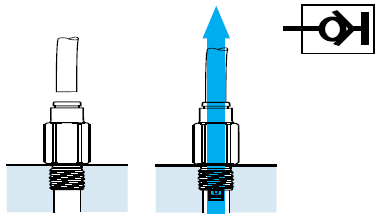

Самозакрывающиеся фитинги Legris позволяют при обслуживании компонентов пневмосистемы оставлять остальную ее часть под давлением. Работают они следующим образом: если трубка отсоединена от фитинга, проход сжатого воздуха через него прекращается; при повторном подключении трубки, ток воздуха возобновляется.
- 3391 - самозакрывающийся фитинг с наружной резьбой BSPP (параллельная G)
- 3091 - самозакрывающийся фитинг с наружной резьбой BSPT (коническая R)
- 3160 - самозакрывающийся вставной фитинг
3391 - самоуплотняющийся винтовой фитинг с наружной резьбой BSPP
|
| D |
C |
Обозначение |
E |
F |
H |
 |
штук |
| 4 |
G1/8 |
3391 04 10 |
5 |
13 |
18 |
0,018 |
|
| 6 |
G1/8 |
3391 06 10 |
5 |
14 |
1 9,5 |
0,018 |
|
| 8 |
G1/8 |
3391 08 10 |
5 |
14 |
29,5 |
0,025 |
|
| 8 |
G1/4 |
3391 08 13 |
5,5 |
16 |
25,5 |
0,037 |
|
| 10 |
G3/8" |
3391 10 17 |
5,5 |
20 |
27,5 |
0,052 |
|
| ???? размеры |
| D |
C |
|
L |
L1 |
T |
|
| 4 |
G1/8 |
|
7,5 |
6 |
5 |
| 6 |
G1/8 |
|
9 |
6 |
7,5 |
| 8 |
G1/8 |
|
10 |
6 |
7,5 |
| 8 |
G1/4 |
|
11 |
8 |
9 |
| 10 |
G3/8" |
|
13 |
11 |
10 |
3091 - самоуплотняющийся винтовой фитинг с наружной резьбой BSPT
|
| D |
C |
Обозначение |
E |
F |
H |
|
штук |
| 4 |
R1/8 |
3091 04 10 |
7,5 |
12 |
18 |
0,018 |
|
| 6 |
R1/8 |
3091 06 10 |
7,5 |
13 |
19,5 |
0,018 |
|
| 8 |
R1/8 |
3091 08 10 |
6,5 |
14 |
25 |
0,025 |
|
| 8 |
R1/4 |
3091 08 13 |
11 |
14 |
25,5 |
0,037 |
|
| 10 |
R3/8 |
3091 10 17 |
11,5 |
17 |
27,5 |
0,052 |
|
| ???? размеры |
| D |
C |
|
L |
T |
|
| 4 |
R1/8 |
|
9,5 |
5 |
| 6 |
R1/8 |
|
9,5 |
7,5 |
| 8 |
R1/8 |
|
10,5 |
7,5 |
| 8 |
R1/4 |
|
13,5 |
9 |
| 10 |
R3/8 |
|
14 |
10 |
3160 - самоуплотняющийся вставной фитинг
|
| D |
Обозначение |
L |
L1 |
|
штук |
| 4 |
3160 04 00 |
46 |
33,5 |
0,005 |
|
| 6 |
3160 06 00 |
53,5 |
31 |
0,009 |
|
| 8 |
3160 08 00 |
58 |
31 |
0,009 |
|
| |
|
