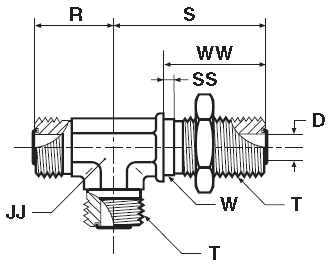

WJJLO Тройник переборочный SAE 520958 ISO 8434-3 BHRT
| Наруж. диам. трубы |
Резьба UN/UNF-2A T |
B, мм |
D, мм |
E, мм |
JJ, мм |
R, мм |
S, мм |
SS, мм |
Вес (сталь), г/шт |
O-Lok® Сталь |
PN (бар) |
Штук |
| мм |
дюйм |
| 6 |
1/4 |
9/16-18 |
5 |
14 |
23 |
46 |
2 |
14 |
32 |
99 |
4 WJJLO-WLNL-S |
630 |
|
| 8, 10 |
5/16, 3/8 |
11/16-16 |
7 |
19 |
26 |
52 |
2 |
18 |
34 |
178 |
6 WJJLO-WLNL-S |
630 |
|
| 12 |
1/2 |
13/16-16 |
10 |
19 |
29 |
55 |
2 |
21 |
36 |
270 |
8 WJJLO-WLNL-S |
630 |
|
| 14, 15, 16 |
5/8 |
1-14 |
13 |
27 |
35 |
63 |
2 |
25 |
41 |
368 |
10 WJJLO-WLNL-S |
420 |
|
| 18, 20 |
3/4 |
1 3/16-12 |
16 |
30 |
39 |
67 |
2 |
30 |
42 |
516 |
12 WJJLO-WLNL-S |
420 |
|
| 22, 25 |
1 |
1 7/16-12 |
21 |
37 |
42 |
71 |
2 |
37 |
42 |
678 |
16 WJJLO-WLNL-S |
420 |
|
| 28, 30, 32 |
1 1/4 |
1 11/16-12 |
26 |
41 |
45 |
75 |
2 |
43 |
42 |
980 |
20 WJJLO-WLNL-S |
350 |
|
| 35, 38 |
1 1/2 |
2-12 |
32 |
48 |
50 |
80 |
2 |
51 |
42 |
1900 |
24 WJJLO-WLNL-S |
280 |
|
O-Lok® поставляется с эластомерным уплотнителем из NBR в стандартной комплектации
Дюймовые и метрич. компоненты могут различаться по размерам шестигранника.
Для заказа варианта без контргайки удалите суффикс "WLNL" (например, 16 WJJLO)
PN (бар) / 10 = PN (МПа)
Максимальная толщина стенки преборки
| Размер |
Наруж. диам. |
Прямая переборка
Макс. толщина, мм |
Фигурная переборка
Макс. толщина, мм |
| дюйм |
метрич. |
| 4 |
1/4 |
6 |
13,5 |
13,5 |
| 6 |
3/8 |
10 |
13,5 |
13,5 |
| 8 |
1/2 |
12 |
13,5 |
13,5 |
| 10 |
5/8 |
14-16 |
13,2 |
13,2 |
| 12 |
3/4 |
18-20 |
12,7 |
12,7 |
| 16 |
1 |
22-25 |
13,0 |
13,0 |
| 20 |
1 1/4 |
28-32 |
13,0 |
13,0 |
| 24 |
1 1/2 |
35-38 |
13,0 |
13,0 |
|
