Трубная продукция > Фитинги DIN >

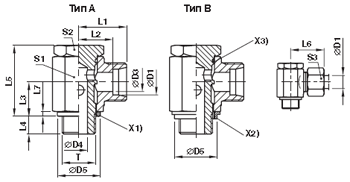

X1) Метал. уплот. кольцо DKA; X2) Мягк. уплот. кольцо KDS; X3) Уплотн. кольцо OR
SWVE Фитинг "банжо" – болт BSPP (SWVE-R Конус EO 24° / Штуцер BSPP с металлическим уплотнительным кольцом; SWVE-R-KDS Конус EO 24° / BSPP Штуцер с мягким уплотнительным кольцом)
| Серия |
D1 |
T |
D3 |
D4 |
D5
DKA |
D5
KDS |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
S1 |
S2 |
S3 |
Вес, г/шт |
Тип А
Код заказа*
метал. уплотнитель |
Тип B
Код заказа*
мягкий. уплотнитель |
PN, бар1 |
Штук |
| CF |
| LL2 |
04 |
G 1/8A |
3,0 |
5,0 |
14 |
15 |
15,5 |
11,5 |
10,0 |
6 |
21,0 |
21 |
2,5 |
14 |
14 |
10 |
28 |
SWVE04LLROMD |
SWVE04LLRKDSOMD |
63 |
|
| 06 |
G 1/8A |
4,5 |
5,0 |
14 |
15 |
15,5 |
10,0 |
10,0 |
6 |
21,5 |
22 |
2,5 |
14 |
14 |
12 |
28 |
SWVE06LLROMD |
SWVE06LLRKDSOMD |
63 |
|
| 08 |
G 1/8A |
6,0 |
5,0 |
14 |
15 |
16,5 |
11,0 |
10,0 |
6 |
21,0 |
23 |
2,5 |
14 |
14 |
14 |
30 |
SWVE08LLROMD |
SWVE08LLRKDSOMD |
63 |
|
| L3 |
06 |
G 1/8A |
4,0 |
5,0 |
14 |
15 |
17,5 |
10,5 |
10,0 |
6 |
21,0 |
25 |
2,5 |
14 |
14 |
14 |
31 |
SWVE06LROMD |
SWVE06LRKDSOMD |
160 |
|
| 08 |
G 1/4A |
6,0 |
6,5 |
18 |
19 |
20,0 |
13,0 |
13,0 |
9 |
27,0 |
28 |
3,0 |
19 |
19 |
17 |
65 |
SWVE08LROMD |
SWVE08LRKDSOMD |
160 |
|
| 10 |
G 1/4A |
8,0 |
6,5 |
18 |
19 |
21,0 |
14,0 |
13,0 |
9 |
27,0 |
29 |
3,0 |
19 |
19 |
19 |
66 |
SWVE10LROMD |
SWVE10LRKDSOMD |
160 |
|
| 12 |
G 3/8A |
10,0 |
8,5 |
22 |
22 |
22,5 |
15,5 |
15,0 |
9 |
32,0 |
30 |
3,0 |
22 |
22 |
22 |
102 |
SWVE12LROMD |
SWVE12LRKDSOMD |
100 |
|
| 15 |
G 1/2A |
12,0 |
11,0 |
26 |
27 |
26,0 |
19,0 |
18,0 |
11 |
37,5 |
34 |
4,5 |
27 |
27 |
27 |
171 |
SWVE15LROMD |
SWVE15LRKDSOMD |
100 |
|
| 18 |
G 1/2A |
15,0 |
13,0 |
26 |
27 |
28,0 |
20,5 |
21,5 |
11 |
44,5 |
37 |
4,5 |
30 |
27 |
32 |
249 |
SWVE18LROMD |
SWVE18LRKDSOMD |
100 |
|
| 22 |
G 3/4A |
19,0 |
18,0 |
32 |
33 |
33,0 |
25,5 |
24,0 |
13 |
49,0 |
42 |
3,5 |
36 |
32 |
36 |
349 |
SWVE22LROMD |
SWVE22LRKDSOMD |
100 |
|
| 28 |
G 1A |
24,0 |
22,0 |
39 |
40 |
39,5 |
32,0 |
30,5 |
14 |
66,5 |
49 |
3,5 |
50 |
46 |
41 |
|
SWVE28LROMD |
SWVE28LRKDSOMD |
100 |
|
| 35 |
G 1 1/4A |
30,0 |
29,0 |
49 |
50 |
46,5 |
36,0 |
35,5 |
16 |
76,0 |
58 |
3,5 |
60 |
55 |
50 |
|
SWVE35LROMD |
SWVE35LRKDSOMD |
100 |
|
| 42 |
G 1 1/2A |
36,0 |
35,0 |
55 |
56 |
51,5 |
40,5 |
40,5 |
18 |
86,0 |
63 |
3,5 |
70 |
60 |
60 |
|
SWVE42LROMD |
SWVE42LRKDSOMD |
100 |
|
| S4 |
06 |
G 1/4A |
4,0 |
6,5 |
18 |
19 |
22,0 |
15,0 |
13,0 |
9 |
27,0 |
30 |
3,0 |
19 |
19 |
17 |
69 |
SWVE06SROMD |
SWVE06SRKDSOMD |
160 |
|
| 08 |
G 1/4A |
5,0 |
6,5 |
18 |
19 |
22,0 |
15,0 |
13,0 |
9 |
27,0 |
30 |
3,0 |
19 |
19 |
19 |
73 |
SWVE08SROMD |
SWVE08SRKDSOMD |
160 |
|
| 10 |
G 3/8A |
7,0 |
8,5 |
22 |
22 |
23,5 |
16,0 |
15,0 |
9 |
32,0 |
32 |
3,0 |
22 |
22 |
22 |
108 |
SWVE10SROMD |
SWVE10SRKDSOMD |
100 |
|
| 12 |
G 3/8A |
8,0 |
8,0 |
22 |
22 |
24,5 |
17,0 |
18,0 |
9 |
37,0 |
33 |
3,0 |
24 |
24 |
24 |
147 |
SWVE12SROMD |
SWVE12SRKDSOMD |
100 |
|
| 14 |
G 1/2A |
10,0 |
11,0 |
26 |
27 |
28,0 |
20,0 |
18,0 |
11 |
37,5 |
38 |
4,5 |
27 |
27 |
27 |
177 |
SWVE14SROMD |
SWVE14SRKDSOMD |
100 |
|
| 16 |
G 1/2A |
12,0 |
13,0 |
26 |
27 |
30,0 |
21,5 |
21,5 |
11 |
44,5 |
40 |
4,5 |
30 |
27 |
30 |
249 |
SWVE16SROMD |
SWVE16SRKDSOMD |
100 |
|
| 20 |
G 3/4A |
16,0 |
18,0 |
32 |
33 |
35,0 |
24,5 |
24,0 |
13 |
49,0 |
46 |
3,5 |
36 |
32 |
36 |
359 |
SWVE20SROMD |
SWVE20SRKDSOMD |
100 |
|
| 25 |
G 1A |
20 |
22 |
39 |
40 |
43,5 |
31,5 |
30,5 |
14 |
66,5 |
56 |
3,5 |
50 |
46 |
46 |
|
SWVE25SROMD |
SWVE25SRKDSOMD |
100 |
|
| 30 |
G 1 1/4A |
25 |
29 |
49 |
50 |
50,5 |
37 |
35,5 |
16 |
76,0 |
64 |
3,5 |
60 |
55 |
50 |
|
SWVE30SROMD |
SWVE30SRKDSOMD |
100 |
|
| 38 |
G 1 1/2A |
32 |
35 |
55 |
56 |
57,5 |
41,5 |
40,5 |
18 |
86,0 |
72 |
3,5 |
70 |
60 |
60 |
|
SWVE38SROMD |
SWVE38SRKDSOMD |
100 |
|
1) Давление указано = позиция может быть доставлена
2) LL = очень легкая серия; 3) L = лёгкая серия; 4) S = тяжелая серия;
Поставляется без гайки и кольца.
*Пожалуйста, при отправке запроса дополнительно укажите суффиксы кода заказа в соответствии с требующимся Вам исполнением:
| Суффиксы кода заказа |
| Материал |
Суффикс поверхности материала |
Пример |
Стандартный материал уплотнителя (не треб. доп. суффикс) |
| Сталь оцинкованная, без Cr(VI) |
CF |
SWVE16SROMDCF |
NBR |
| Сталь оцинкованная, без Cr(VI) |
CF |
SWVE16SRKDSOMDCF |
NBR |
|
