Номограмма пропускной способности шлангов

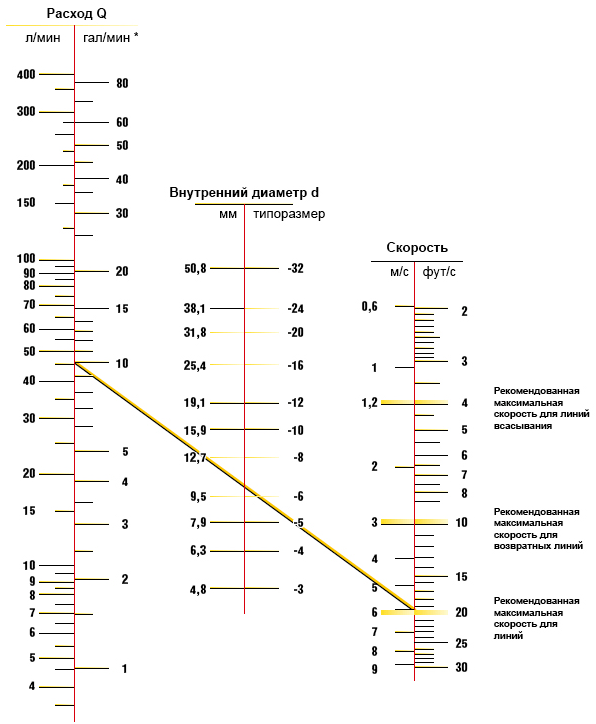

Номограмма пропускной способности шланга для подбора рукава надлежащего диаметра при определенных расходе и скорости гидравлической жидкости

Номограмма на этой странице предназначена для подбора шланга надлежащего типоразмера (с достаточным внутренним диаметром), исходя из планируемого объемного расхода гидравлической жидкости при рекомендуемой Parker скорости потока.

Для использования этого инструмента, следует провести прямую линию от той точки на левой шкале, которая соответствует расходу жидкости, к точке на правой шкале, соответствующей рекомендованной скорости потока. Точка пересечения проведенной прямой с центральной шкалой будет соответствовать внутреннему диаметру (или типоразмеру) шланга.

Например: для работающей при температуре 18...68°C гидравлической жидкости с максимальной вязкостью 315 секунд Сейболта при 38°С, рекомендуемая скорость потока, в случае использования жидкости в нагнетательной линии, составляет примерно 6 м/с. Предположим, что расход этой жидкости составляет 45 л/мин. Проведя прямую между соответствующими точками на левой и правой шкалах, мы получим точку пересечения этой прямой с центральной шкалой, соответствующую некоторому значению между типоразмером -06 (= внутренний диаметр шланга 9,5 мм) и типоразмером -08 (внутренний диаметр 12,7 мм). Так как рукава типоразмера -06 недостаточно для того, чтобы обеспечить выбранный объемный расход при сохранении заданной скорости потока, следует выбрать следующий больший типоразмер - то есть -08.

Аналогичным способом следует рассчитывать рукава и для всасывающих, а также и для возвратных линий - разумеется, при этом следует исходить из меньших рекомендованных скоростей (в соответствии с указаниями на правой шкале).



···     ···     ···     ···     ···
