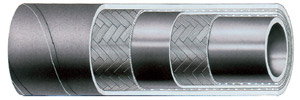

Паровой рукав VIGOR 1 EN ISO 6134 Тип 2/A
Паровой рукав VIGOR 1 EN ISO 6134 Тип 2/A предназначен для насыщенного пара высокого давления (максимум 18 бар / 210°С). Подходит для очистки и стерилизации оборудования и трубопроводов как насыщенным, так и перегретым водяным паром, для нефтехимической промышленности, а также и для прочих, неспецифических, областей применения.
Конструкция: |
Внутренний слой: черный, гладкий, резиновая смесь IIR. Устойчив к высокой температуре и насыщенному пару
Усиление: две оплетки из высокопрочной стальной проволоки
Внешний слой: черный, гладкий, резиновая смесь IIR/EPDM, стойкий к истиранию, старению, высоким температурам, погодным воздействиям. Покрытие содержит мелкие проколы для защиты от вздутия и образования пузырей. |
Рабочая температура: |
От -40 °C до +210 °C (с максимумами до +235 °C) |
Допуски конструкции: |
В соответствии со стандартом EN ISO 6134:2005 Type 2/A
По внутреннему диаметру: ±0,50 мм
По внешнему диаметру: ±1,00 мм |
Рекомендации: |
Используйте только соединения с безопасными зажимами (хомутами). При работе с соединениями следуйте указаниям производителя. Проверяйте плотность соединений перед каждым использованием. После использования просушивайте рукав. Когда рукав не используется, храните его на плоской поверхности (на полках) и никогда не вешайте на крючок.
|
ВНИМАНИЕ!
В ходе эксплуатации характеристики паровых шлангов постепенно снижаются. Поэтому, паровые рукава требуют регулярной проверки. Персонал, проводящий проверку, должен использовать защитные костюмы, включая и защитные очки для защиты глаз.
МЕРЫ БЕЗОПАСНОСТИ
ПРИ ВОЗНИКНОВЕНИИ ЛЮБОГО ИЗ НИЖЕПЕРЕЧИСЛЕННЫХ ПОВРЕЖДЕНИЙ НЕОБХОДИМО ПРЕКРАТИТЬ ЭКСПЛУАТАЦИЮ ШЛАНГА И ПРОИЗВЕСТИ ЕГО ОСМОТР: разрезы и выбоины в покрытии шланга, обнажающие текстильное армирование; утечка пара; стойкая деформация; сокращение пропускной способности рукава. Если дефект обнаружен вблизи от концевого фитинга, то поврежденную часть шланга можно обрезать, заново присоединить шланг к фитингу и продолжить их эксплуатацию.
Артикул/ стандартная длина, м |
∅внутр, мм |
∅внеш, мм |
pрабочее |
pразрывное |
Масса, кг/м |
Rизгиба мин., мм |
Метров |
МПа |
psi |
бар |
МПа |
psi |
бар |
IH36801593/0 |
13 |
25 |
1,8 |
261,0 |
18,0 |
18,0 |
2610,0 |
180,0 |
0,54 |
130 |
|
IH36801594/0 |
16 |
30 |
1,8 |
261,0 |
18,0 |
18,0 |
2610,0 |
180,0 |
0,70 |
160 |
|
IH36801595/0 |
19 |
33 |
1,8 |
261,0 |
18,0 |
18,0 |
2610,0 |
180,0 |
0,83 |
190 |
|
IH36801596/0 |
25 |
40 |
1,8 |
261,0 |
18,0 |
18,0 |
2610,0 |
180,0 |
1,08 |
250 |
|
IH36801597/0 |
32 |
48 |
1,8 |
261,0 |
18,0 |
18,0 |
2610,0 |
180,0 |
1,44 |
320 |
|
IH36801598/0 |
38 |
54 |
1,8 |
261,0 |
18,0 |
18,0 |
2610,0 |
180,0 |
1,60 |
380 |
|
IH36801599/0 |
51 |
69 |
1,8 |
261,0 |
18,0 |
18,0 |
2610,0 |
180,0 |
2,43 |
500 |
|
|
