Карданные шланговые муфты

Карданная муфта для шлангов

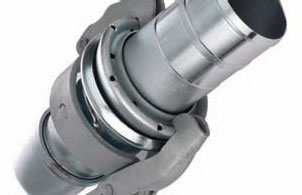

Карданная муфта

Карданные шланговые муфты состоят из двух составных частей-полумуфт: «папы» и «мамы». «Мама» снабжена толстым уплотнительным кольцом и двухзубчатым зажимом, управляемым рычажной рукояткой. После совмещения полумуфт, соединение закрывается путем нахлеста зубцов поверх конической части «папы». Специфика образуемого соединения позволяет безопасное изменение угла сочленения с углом до 15° от оси (то есть общее колебание угла до 30°) - поэтому соединительные фитинги такого типа и называются карданными.

Карданные соединения Parker отличаются повышенной прочностью конструкции и напрямую связанным с этим долгим сроком службы. Позиционируются они как "heavy-duty", т.е. рассчитанный на тяжелые условия работы, тип соединений.

Применяются шланговые карданы, в основном, для перакачки воды, жидких удобрений, для шлангов, соединенных с резервуарами хранения опасных для окружающей среды веществ, а также с рукавами, используемыми для перевалки сухих материалов: муки, зерна, кормов, цемента и минеральных продуктов, а также прочих порошков, зерен и гранул.

Внимание! Карданные присоединения не совместимы с фитингами проприетарного стандарта компании BAUER.


Материалы конструкции: Углеродистая сталь, нержавеющая сталь
Рабочее давление: Ду 50...70 - 20 бар, Ду 89...108 - 15 бар, Ду 133...159 - 10 бар
Рабочая температура: От -40 до +80°C
Для шлангов типов:
Тип соединения: Болтовой хомут

Карданная муфта с зубчатым хвостовиком, "мама", гальванизированная углеродистая сталь

Карданная муфта Артикул Внутренний диаметр шланга, мм Масса, кг/шт Штук
KMS050 50 1,13
KMS063 63 1,89
KMS075 75 3,19
KMS100 100 5,06
KMS125 125 8,01
KMS150 150 9,11

Карданный штуцер с зубчатым хвостовиком, "папа", гальванизированная углеродистая сталь

Карданный штуцер Артикул Внутренний диаметр шланга, мм Масса, кг/шт Штук
KVS050 50 0,48
KVS063 63 0,88
KVS075 75 1,62
KVS100 100 2,19
KVS125 125 3,62
KVS150 150 4,30

Карданная муфта с зубчатым хвостовиком, "мама", нержавеющая сталь AISI 304

Карданная муфта Артикул Внутренний диаметр шланга, мм Масса, кг/шт Штук
RKMS050 50 1,07
RKMS063 63 1,77
RKMS075 75 3,05
RKMS100 100 4,92
RKMS125 125 7,91
RKMS150 150 9,00

Карданный штуцер с зубчатым хвостовиком, "папа", нержавеющая сталь AISI 304

Карданный штуцер Артикул Внутренний диаметр шланга, мм Масса, кг/шт Штук
RKVS050 50 0,45
RKVS063 63 0,83
RKVS075 75 1,57
RKVS100 100 2,10
RKVS125 125 3,50
RKVS150 150 4,12

Уплотнительное кольцо из SBR (стирен-бутадиенового каучука)

Уплотнительное кольцо Артикул Внешний диаметр, мм Внутренний диаметр, мм Высота, мм Масса, кг/шт Штук
KX050 86,0 64,0 11,0 0,03
KX063 110,0 87,0 11,5 0,04
KX075 140,0 112,0 14,0 0,08
KX100 160,0 124,0 18,0 0,15
KX125 190,0 146,0 22,0 0,27
KX150 220,0 180,0 20,0 0,26

Другие типы карданных муфт

Кроме показанных на этой странице, мы также предлагаем некоторые другие типы карданных шланговых соединений:

Карданная муфта с глаким хвостовиком, папа
Карданная муфта с гладким хвостовиком, папа, углеродистая или нерж. сталь
Карданная муфта с глаким хвостовиком, мама
Карданная муфта с гладким хвостовиком, мама, углеродистая или нерж. сталь
Карданная муфта под приварку, папа
Карданная муфта под приварку, папа, углеродистая или нерж. сталь
Карданная муфта под приварку, мама
Карданная муфта под приварку, мама, углеродистая или нерж. сталь
Карданная заглушка, папа
Заглушка к карданной муфте, папа, углеродистая или нерж. сталь
Карданная заглушка, мама
Заглушка к карданной муфте, мама, углеродистая или нерж. сталь
Карданная муфта, папа, с фланцевым хвостовиком
Карданная муфта, папа, с фланцевым хвостовиком, углеродистая сталь
Карданная муфта, мама, с фланцевым хвостовиком
Карданная муфта, мама, с фланцевым хвостовиком, углеродистая сталь

Пожалуйста, обращайтесь к нашим сотрудникам за информацией по карданным муфтам, как показанным, так и не показанным на этой странице нашего сайта.


···     ···     ···     ···     ···
