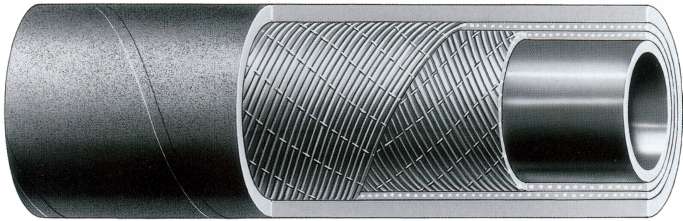

Маслобензостойкий рукав Carbocord F 10
Маслобензостойкий рукав Carbocord F 10 разработан для всасывания и нагнетания минеральных масел и топлива в автоцистерны и железнодорожные цистерны, станции технического обслуживания и очистительные заводы и как гибкий соединитель в линиях, работающих с топливом и маслами. Прочная конструкция и дизайн делают его подходящим для напряженного режима работы при низких температурах.
Конструкция: |
Внутренний слой: NBR, черный, гладкий, стойкий к маслам и топливу с содержанием ароматических углеводородов не более 50%. Усиление: синтетический корд и встроенная медная проволока для обеспечения электропроводности. Наружный слой: черный, гладкий, из специальной резиновой смеси NBR/SBR. Стойкий к абразивному износу, маслам и топливу, старению и погодным воздействиям. Антистатический (R<1МОм/м). |
Всасывание: |
Допустим вакуум до 0,8 бар (600 мм ртутного столба). |
Рабочая температура: |
От -40 °C до +80 °C (до +100 °C для масла) |
Допуски конструкции: |
Оправка стали RMA По внутреннему диаметру: ≤38 мм: ±0,79 мм, >38 мм: ±1,59 мм По наружному диаметру: ±1,59 мм По длине: ±1%
|
Примечание: |
По запросу возможна поставка рукава для всасывания и нагнетания нефтепродуктов длиной 40 метров и внутренним диаметром 100 мм. |
Артикул/ стандартная длина, м |
∅внутр, мм |
∅внеш, мм |
pрабочее |
pразрывное |
Масса, кг/м |
Rизгиба мин., мм |
Метров |
МПа |
psi |
бар |
МПа |
psi |
бар |
IH36522032/40 |
25 |
35 |
1,0 |
150,0 |
10 |
4,0 |
600,0 |
40 |
0,89 |
150 |
|
IH36522034/40 |
32 |
45 |
1,0 |
150,0 |
10 |
4,0 |
600,0 |
40 |
1,31 |
230 |
|
IH36522033/40 |
38 |
51 |
1,0 |
150,0 |
10 |
4,0 |
600,0 |
40 |
2,07 |
300 |
|
IH36522036/40 |
45 |
59 |
1,0 |
150,0 |
10 |
4,0 |
600,0 |
40 |
2,71 |
380 |
|
IH36522037/40 |
50 |
64 |
1,0 |
150,0 |
10 |
4,0 |
600,0 |
40 |
3,26 |
450 |
|
IH36522038/40 |
63,5 |
79 |
1,0 |
150,0 |
10 |
4,0 |
600,0 |
40 |
4,76 |
600 |
|
IH36522039/20 |
65 |
81 |
1,0 |
150,0 |
10 |
4,0 |
600,0 |
40 |
2,39 |
585 |
|
IH36522041/20 |
75 |
91 |
1,0 |
150,0 |
10 |
4,0 |
600,0 |
40 |
2,71 |
675 |
|
IH36522042/20 |
80 |
95 |
1,0 |
150,0 |
10 |
4,0 |
600,0 |
40 |
2,77 |
720 |
|
IH36522043/20 |
100 |
116 |
1,0 |
150,0 |
10 |
4,0 |
600,0 |
40 |
3,52 |
900 |
|
|
