KarryKrimp® 1 - обжимной станок для РВД переносной

KarryKrimp® 1 - это переносной станок для обжима оплеточных шлангов. Cтанок KarryKrimp® позволяет в полевых условиях эффективно, надежно и безопасно производить опрессовку шлангов и РВД типов 1SN и 2SN, а также одно- и двухслойных компактных шлангов, размером до -20 (что соответствует Ду 32).

Обжимной станок KarryKrimp® 1 обеспечивает автоматическое позиционирование фитинга во время обжима и сохраняет целостность внешнего слоя шланга. При работе с KarryKrimp® I, нет необходимости регулировать диаметр обжима.

Обжимные станки KarryKrimp® I изготавливаются на заводе Parker в г. Уиклифф, штат Огайо, США.

  • Мобильный станок для полевых условий
  • Может использоваться с ручным, гидропневматическим или электрическим насосом
  • Размеры, ДхШхВ: 305 х 380 x 686 мм
  • Масса: 18 кг без насоса, 23 кг с ручным насосом или 27 кг с пневмогидравлическим насосом
  • Серия фитинга HPDE: 26, 43, 46, 48; PFDE: 55, 56, 58, 91N, EH

Внимание! Обжимной станок Karrykrimp® 1 не подходит для опрессовки спиральных РВД и двухчастных фитингов.

Артикулы для заказа

Станок обжимной KarryKrimp® 1 с ручным насосом 82C-2HP, шлангом и 2 пресс-кольцами 82CE-061
Станок обжимной KarryKrimp® 1 с пневмогидравлическим насосом 82CE-0AP, шлангом и 2 пресс-кольцами 82CE-003
Станок обжимной KarryKrimp® 1 (для обжима рвд при помощи компрессора) 82C-061
Пресс-кольцо серебристое 82C-R01
Пресс-кольцо черное 82C-R02
Шланг 82C-00L

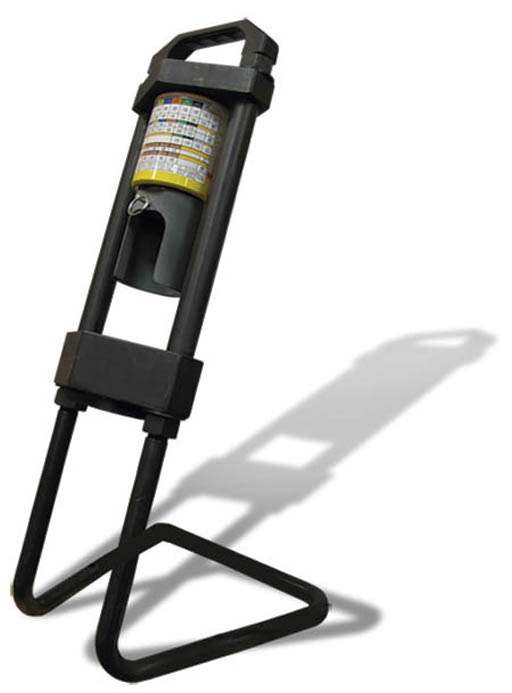

Станок обжимной переносной
Переносной обжимной станок Karrykrimp® 1

Насосы для KarryKrimp® I

C обжимным станком KarryKrimp® I можно использовать следующие типы насосов:

Ручной насос 82C-2HP

Ручной насос 82C-2HP

  • Рабочее давление до 70 МПа
  • Размеры, ДхШхВ: 530x121x178 мм
  • Масса: 4,1 кг
  • Гидравлическое масло: HLP32, 1,2 л
  • Усилие рычага: 46 кг


пневмогидравлический насос 82CE-0AP

Пневмогидравлический насос 82CE-0AP

  • Рабочее давление до 70 МПа при подаче сжатого воздуха с давлением 0,7 МПа
  • Подключение: внутренняя резьба 3/8-18NPTF, внутренняя резьба 1/4-18NPTF
  • Размеры, ДхШхВ: 395x148x145 мм


Электрический насос 82CE-0EP

Электрический насос 82CE-0EP

  • Рабочее давление: до 70 МПа, с распределителем 3/2
  • Размеры, ДхШхВ: 244x244x362 мм
  • Масса: 12 кг
  • Емкость резервуара: 2000 см³
  • Подключение: 230В˜50/60Гц; ток 10А


Шланг в сборе 82C-00L

Шланг в сборе 82C-00L для подключения насосов

  • Длина: 1830 мм
  • Присоединительные резьбы: 1) 3/8" - 18NPT, 2) Быстроразъемное соединение 3/8"
  • Рабочее давление до 70,0 МПа

Как работать с KarryKrimp® I (опрессовка одночастных стальных фитингов)

Ниже показано, как с помощью обжимного станка KarryKrimp® I обжимать шланги типоразмеров от -04 до -20 (что соответствует Ду от 6 до 32) концевыми фитингами серий 26, 43, 46 и 48:

Вставьте фитинг в шланг, отмерьте длину

1. Положите шланг рядом с корпусом фитинга и отметьте длину корпуса на шланге. Вставьте шланг в фитинг так, чтобы отметка на шланге совпала с корпусом фитинга (при необходимости смажьте конец шланга).



Вытяните штифт, отведите цилиндр

2. Вытяните штифт и отведите нажимной цилиндр. Обратите внимание на расположение обжимных кулачков.



Опустите кулачки на место

3. Опустите кулачки на установочное место, обращая внимание на правильность их ориентации. После этого можно вернуть на место цилиндр и вставить обратно фиксаторный штифт.



Вставьте шланг в кулачки

4. Вставьте шланг с установленным на нем фитингом в кулачки, снизу.



Поместите пресс-кольцо на кулачки

5. Поместите пресс-кольцо на кулачки.



Качайте

6. К этому моменту цилиндр должен быть в рабочем положении, и его фиксаторный штифт установлен на место. Работайте насосом (или включите его, если Ваш обжимной станок укомплектован насосом с электрическим приводом) до тех пор, пока пресс-кольцо не опустится на плиту основания.



Извлеките готовый шланг

7. Выпустите давление и извлеките готовый шланг с обжатым на нем концевым фитингом.


···     ···     ···     ···     ···
