Хомут червячный - универсальный хомут, винт с шестигранной головкой с прорезью
Хомуты для шлангов предназначены для герметизации шлангов, по которым передаются жидкости под давлением; поэтому мы рекомендуем использовать подходящие хомуты, соблюдать момент затяжки винта и правильно устанавливать зажим на фитинге. Любая деформация шланга требует усиления зажима. Мы не несем ответственности за любые неисправности в результате несоблюдения этих требований.
- Корпус и хомут из нержавеющей стали AISI 300
- Замок уникальной конструкции фиксирует хомут при затяжке
- Шестигранная головка с прорезью
- Скругленные края хомута
- Высокий КПД и высокое давление
- Широкий диапазон диаметров
- Низкий профиль
- Узкий корпус
- Отсутствие выступов
- Высокая степень герметичности

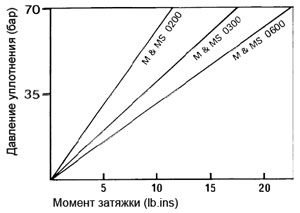

- Рабочее давление до 70 бар (1000 psi) при моменте затяжки винта всего 1 Нм (10 lb.ins)
- Легко устанавливается в ограниченном пространстве

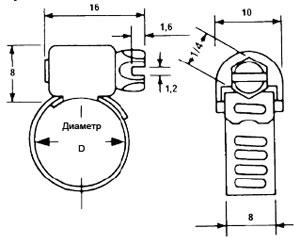

- Ширина хомута 5/16" - 8 мм
Серия миниатюрных хомутов "M"
Для всех случаев применения в нормальных условиях эксплуатации. Винт с шестигранной головкой из оцинкованной углеродистой стали.
Обозначение |
Диаметр |
штук |
мм |
Дюйм |
M0200 |
6 - 16 |
0,25 - 0,62 |
|
M0300 |
8 - 22 |
0,30 - 0,87 |
|
M0400 |
16 - 32 |
0,66 - 1,25 |
|
M0500 |
16 - 38 |
0,66 - 1,50 |
|
M0600 |
19 - 45 |
0,66 - 1,75 |
|
M0700 |
25 - 50 |
1,00 - 2,00 |
|
M0800 |
35 - 60 |
1,38 - 2,38 |
|
M0900 |
45 - 70 |
1,75 - 2,75 |
|
M1000 |
58 - 82 |
2,25 - 3,25 |
|
M1100 |
64 - 90 |
2,50 - 3,50 |
|
M1200 |
77 - 100 |
3,00 - 4,00 |
|
Серия миниатюрных хомутов "MS-N"
Для условий эксплуатации, требующих повышенной защиты, которую предоставляет этот зажим для шланга из 100% нержавеющей стали. Винт с шестигранной головкой из нержавеющей стали AISI 305.
Обозначение |
Диаметр |
штук |
мм |
Дюйм |
MS0200N |
6 - 16 |
0,25 - 0,62 |
|
MS0300N |
8 - 22 |
0,30 - 0,87 |
|
MS0400N |
16 - 32 |
0,66 - 1,25 |
|
MS0500N |
16 - 38 |
0,66 - 1,50 |
|
MS0600N |
19 - 45 |
0,66 - 1,75 |
|
MS0700N |
25 - 50 |
1,00 - 2,00 |
|
MS0800N |
35 - 60 |
1,38 - 2,38 |
|
MS0900N |
45 - 70 |
1,75 - 2,75 |
|
MS1000N |
58 - 82 |
2,25 - 3,25 |
|
MS1100N |
64 - 90 |
2,50 - 3,50 |
|
MS1200N |
77 - 100 |
3,00 - 4,00 |
|
|
