Запирающиеся шаровые краны

Запираемые шаровые краны Legris были разработаны в целях предотвращения потенциально опасных последствий, вызванных непреднамеренными действиями. Блокируемая в различных положениях рукоятки, эта серия кранов соответствует международным требованиям безопасности, таким как ISO 4414. Конструкция имеет две пластины (фиксированную и перемещаемую) с отверстиями для висячего замка. Использование замка предотвращает случайный поворот рукоятки.

Краны блокируются:
- в открытом и закрытом положении, одним замком: модели 0432 и 0439
- только в закрытом положении, до трех замков: модели 0437 и 0438

  • Корпус: никелированная латунь, обработанная пескоструйным методом
  • Шарик: никелированная латунь, полированная
  • Шток, контргайка: латунь
  • Уплотнение штока, компенсационные уплотнительные кольца: нитрил
  • Уплотнение шарика: насыщенный графитом рильсан
  • Максимальное рабочее давление: 40 бар, кроме серии 0438 (20 бар)
  • Рабочая температура: от -20°C до +80°C

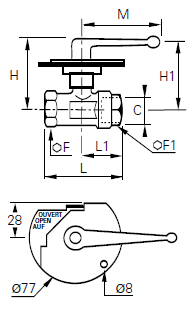

0432 - продольный шаровый кран с двойной внутренней резьбой

Фиксированная и перемещаемая пластина для крепления замка выполнены из оцинкованной стали.

Шаровый кран Legris 0432

C Обозначение F F1 H H1 L L1 M штук
G1/8 4 0432 04 10 19 19 59 54 51 27 69 0,413
G1/4 7 0432 07 13 19 19 59 54 59 28 69 0,397
G3/8" 10 0432 10 17 24 24 60 55 59 31 69 0,463
G½" 13 0432 13 21 27 27 62 57 67 34 69 0,515
G¾" 20 0432 20 27 32 38 66 56 80 39 108 0,846
G1" 23 0432 23 34 41 46 70 59 94 47 108 1,174


* Рукоятка не снимаемая

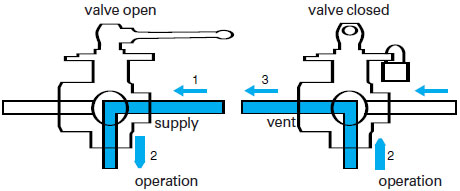

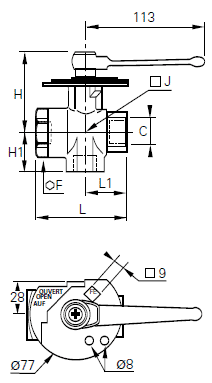

0438 - трехходовой запорный шаровый кран с двойной внутренней резьбой

Фиксированная пластина для крепления замка выполнена из оцинкованной стали, а перемещаемая из стали с эпоксидным покрытием серого цвета. Съемная рукоятка: если поворот рукоятки невозможен из-за ограниченного пространства, она может быть переориентирована.

Шаровый кран Legris 0438

C Обозначение F H H1 J L L1 штук
G3/8" 9 0438 09 17 38 76 34 39 73 35 0,905
G½" 12 0438 12 21 38 76 37 39 78 38 0,896
G¾" 18 0438 18 27 38 76 40 39 80 40 0,845
G1" 23 0438 23 34 46 80 47 48 94 47 1,268

* Максимальное рабочее давление: 20bar.

0437 - продольный шаровый кран с двойной внутренней резьбой и выхлопным отверстием

Фиксированная пластина для крепления замка выполнена из оцинкованной стали.

Шаровый кран Legris 0432

C Обозначение F F1 H L L1 M T штук
G1/4 7 0437 07 13 24 24 60 59 32 69,5 2 0,397
G3/8" 10 0437 10 17 24 24 60 60 32 69,5 2 0,463
G½" 13 0437 13 21 27 27 60 67,5 34,5 69,5 2 0,515
G¾" 18 0437 18 27 32 38 69,5 80 39,5 108,5 2,5 0,846
G1" 23 0437 23 34 41 46 73 94,5 47,5 108,5 3 1,174


* Рукоятка не снимаемая

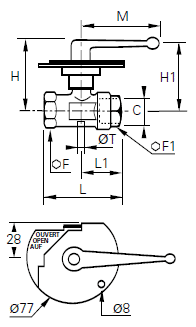

0439 - шаровый кран с двойной внутренней резьбой и выхлопным отверстием

Обе пластины для крепления замка выполнена из оцинкованной стали.

Шаровый кран Legris 0439

C Обозначение F F1 H H1 L L1 M T штук
G1/8 4 0439 04 10 19 19 59 54 51 27 69 2 0,420
G1/4 7 0439 07 13 24 24 60 55 59 31 69 2 0,480
G3/8" 10 0439 10 17 24 24 60 55 59 31 69 2 0,459
G½" 13 0439 13 21 27 27 62 57 67 34 69 2 0,511
G¾" 18 0439 18 27 32 38 66 56 80 39 108 2,5 0,834
G1" 23 0439 23 34 41 46 70 59 94 47 108 3 1,166


* Рукоятка не снимаемая


···     ···     ···     ···     ···
