Legris > Шаровые, игольчатые и управляемые краны >

Шаровые краны из нержавеющей стали

Шаровые краны из нержавеющей стали применяются для работы с агрессивными и коррозионно-опасными средами. Legris производит краны из нержавеющей стали в двух вариантах конструкции:
- из трех частей, что позволяет произвести разборку крана на месте
- цельнометаллической конструкции

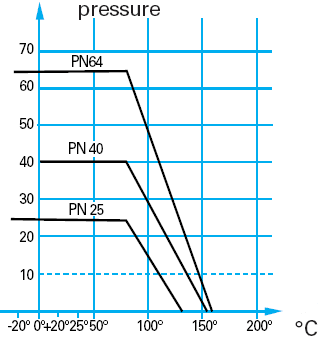

Пример зависимости давления
Пример зав-ти p/t для серии 4832
  • Корпус, шар, стержень: нержавеющая сталь 316 L
  • Ручка, стопорная шайба, стопорный штифт: нержавеющая сталь 304 L
  • Гайки, сальники: нержавеющая сталь 303 L
  • Винт: нержавеющая сталь 305 L
  • Уплотнения шарика и стержня, антифрикционная шайба: PTFE
  • Уплотнительное кольцо: FKM
  • Максимальное рабочее давление: в зав-ти от модели и от температуры
  • Рабочая температура: от -20°C до +150°C

4832 - шаровый кран с внутренней резьбой, конструкция из 3 частей

Шаровый кран Legris 4832

C Обозначение PN D E F H L M N Z штук
1/4 10 4832 10 13 64 - 18 22 50 57 110,5 - - 0,425
3/8 10 4832 10 17 64 - 18 22 50 57 110,5 - - 0,400
1/2 15 4832 15 21 64 6 20,5 27 64 65 131,5 36 36 0,370
3/4 20 4832 20 27 40 5,5 22,5 32 68 76 131,5 42 42 0,555
1" 25 4832 25 34 40 6 27 41 78,5 92 174,5 42 42 1,035
1"1/4 32 4832 32 42* 25 5,5 30 50 83,5 106,5 174,5 42 42 1,465
1"1/2 40 4832 40 49* 25 6,5 31 55 100 116 250,5 50 50 1,995
2" 50 4832 50 48* 25 6,5 36 70 107 136 250,5 50 50 3,140

* Модели с маркировкой знаком

4812 - шаровый кран с внутренней резьбой BSPP, цельная конструкция

Шаровый кран Legris 4812

C Обозначение PN D E H L M N Z штук
1/4 10 4812 10 13 140 5,5 10 50 55 110 36 36 0,260
3/8 10 4812 10 17 140 5,5 11,4 50 55 110 36 36 0,240
1/2 15 4812 15 21 140 5,5 15 53 66 110 36 36 0,320
3/4 20 4812 20 27 105 5,5 16,3 67 79 130 42 42 0,540
1" 25 4812 25 34 105 5,5 19,1 79 93 175 42 42 0,990
1"1/4 32 4812 32 42* 42 5,5 21,4 83 100 175 42 42 1,340
1"1/2 40 4812 40 49* 42 5,5 21,4 100 110 250 50 50 2,140
2" 50 4812 50 48* 42 8,5 25,7 107 131 250 70 70 3,360

* Модели с маркировкой знаком

4810 - шаровый кран с внутренней резьбой BSPP, экономичная версия

Шаровый кран Legris 4832

C Обозначение PN E H L M Z штук
G1/4 8 4810 08 13 64 10 44,5 53,5 110,5 30 0,220
G3/8" 10 4810 10 17 64 10 44,5 53,5 110,5 30 0,200
G½" 15 4810 15 21 64 13 47 60 110,5 32,5 0,250
G¾" 20 4810 20 27 40 14 54,5 70 131,5 40 0,450
G1" 25 4810 25 34 40 17 58,5 79 131,5 49 0,850


* Резьба соответствует ISO 228-1

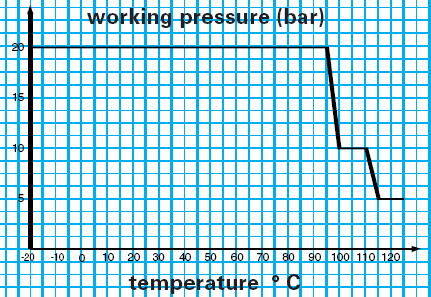

График зависимости давления и температуры для крана 0465
Давление/температура для кранов серии 0465

0465 - компактный шаровый кран с внутренней резьбой

Краны серии 0465 изготовлены из нержавеющей стали марки AISI 303, с рукояткой из никелированной латуни и уплотнениями из PTFE.


Шаровый кран Legris 0465

C Обозначение PN E F F1 H L штук
G1/4 4 0465 04 13 20 13 19 24 36 50 0,224
G3/8" 7 0465 07 17 20 13 24 27 39 55 0,278
G½" 10 0465 10 21 20 16 27 30 40 62 0,323


···     ···     ···     ···     ···
