Безопасные быстродействующие пневморазъемы Legris серия C9000

Быстродействующие пневморазъемы серии C9000 были разработаны для применения в пневматических контурах, где требуется частое разъединение контура - при этом, безопасное (об этом чуть ниже), быстрое и без использования инструмента. Разъем C9000 состоит из двух полумуфт: «розетки» («мама») и «вилки» («папа»). Обычно, «розетку» размещают по стороне подачи сжатого воздуха, а «вилку» - на стороне его приема (то есть, обычно предполагается, что сжатый воздух будет двигаться со стороны «розетки» на «вилку». Для фиксации «вилки» в «розетке» нужно просто вставить первую во вторую, одним движением. C другой стороны, к полумуфтам присоединяются шланги, трубки, или же полумуфта жестко фиксируется на каком-либо пневматическом манифольде. У полумуфт есть разные концевые присоединения.

«Безопасными» пневморазъемы серии C9000 называются потому, что разъединение полумуфт, в отличие от их соединения, производится только двумя движениями, путем поворота круговой рукоятки на стороне «розетки» сначала в одну сторону, а затем в другую. Благодаря этой конструктивной особенности, разъемы C9000 отвечают требованиям стандартов безопасности ISO4414 и EN983.


Принцип действия пневморазъемов C9000

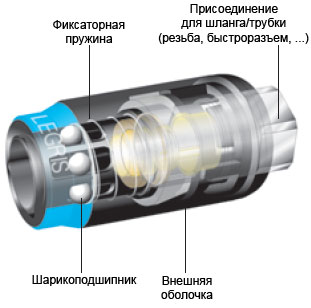

Устройство быстродействующего пневматического разъема C9000
Устройство C9000

При первом повороте рукоятки (по направлению стрелки «1»), сбрасывается давление со стороны «вилки» («папа»). При этом, внутреннее устройство пневморазъемов C9000 было оптимизировано для минимального сопротивления потоку среды, и это, помимо минимального перепада давления в процессе эксплуатации, способствует и чрезвычайно быстрому сбросу давления со стороны «папы», например:
- C9000 с профилем ISO B6 сбрасывает давление стороны «папы», при использовании спиральной (витой) трубки из нейлона или полиуретана, длине отрезка контура 6 метров и внутреннем диаметре трубки 6 мм, с уровня 6 бар до уровня 0,2 бар, за 350 мс,
- C9000 с профилем ISO B8 сбрасывает давление стороны «папы», при использовании ПВХ трубки, длине отрезка контура 25 метров и внутреннем диаметре трубки 10 мм, с уровня 6 бар до уровня 0,2 бар, за 860 мс.

При втором повороте рукоятки, полумуфты разъединяются.

Следует отметить, что со стороны «розетки» («мамы»), откуда обычно предполагается поступление сжатого воздуха, его сбросу препятствует клапан, перекрывающий поток еще при первом повороте рукоятки.

Технические данные

Рабочая среда: Сжатый воздух.
Рабочее давление: От 0 до 16 бар. Следует учитывать также и рабочее давление проводника (шланга, трубки).
Рабочая температура: От -20 до +60°C. Следует учитывать также и рабочую температуру проводника (шланга, трубки).
Материалы конструкции: Корпус: усиленный пластик для профилей ISO и Euro, Zamac (сплав цинк+алюминий+магний+медь) для профиля ARO.
Внешняя оболочка: усиленный пластик.
Внутренняя база: никелированная латунь.
Пружина: нержавеющая сталь.
Шарики: нержавеющая сталь.
Уплотнительное кольцо: нитриловая резина.
«Вилка»: сталь.
Адаптер: никелированная латунь/усиленный пластик.

Разъемы C9000 совместимы с аналогичными разъемами других производителей, выполненными по стандартам ISO B6 и B8, Euro 7.2 и ARO.

Типы быстродействующих разъемов серии C9000


Специфические аксессуары

Ниже мы перечисляем только специфические аксессуары для быстроразъемных соединений серии C9000. Разумеется, мы предлагаем широкий выбор самых разных переходников, адаптеров и прочих вспомогательных фитингов, которые, однако, не являются специфическими для C9000.


···     ···     ···     ···     ···
