Legris > Серия 3600 >
Панельные соединители пневмотрубок
- 3616 - панельный соединитель для трубок с одинаковым диаметром
- 3636 - панельный соединитель трубка - внутренняя резьба BSPP
- 3639 - угловой панельный соединитель для трубок с одинаковым диаметром
3616 - панельный соединитель для трубок с одинаковым диаметром
 |
 |
D |
Обозначение |
F1 |
F2 |
K |
L1 |
L2 |
T |
 |
штук |
| 4 |
3616 04 00 |
13 |
14 |
14 |
14 |
20 |
12,5 |
0,019 |
|
| 6 |
3616 06 00 |
16 |
17 |
17,5 |
17 |
22 |
15 |
0,028 |
|
| 8 |
3616 08 00 |
18 |
19 |
19,5 |
18,5 |
23,5 |
17 |
0,036 |
|
| 10 |
3616 10 00 |
22 |
27 |
24 |
21,5 |
26,5 |
21 |
0,067 |
|
| 12 |
3616 12 00 |
24 |
24 |
26 |
23 |
27 |
23 |
0,068 |
|
| 14 |
3616 14 00 |
27 |
27 |
29,5 |
25,5 |
29,5 |
25 |
0,089 |
|
| |

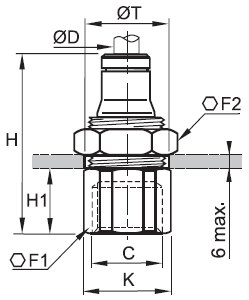

3636 - панельный соединитель трубка - внутренняя резьба BSPP
 |
 |
D |
C |
Обозначение |
F1 |
F2 |
H |
H1 |
K |
T |
|
штук |
| 4 |
G1/8 |
3636 04 10 |
14 |
14 |
30,5 |
11 |
15 |
13 |
0,025 |
|
| 6 |
G1/8 |
3636 06 10 |
17 |
17 |
33 |
11 |
18,5 |
15 |
0,038 |
|
| 6 |
G1/4 |
3636 06 13 |
17 |
17 |
37 |
15 |
18,5 |
15 |
0,033 |
|
| 8 |
G1/8 |
3636 08 10 |
19 |
19 |
34 |
10,5 |
21 |
17 |
0,044 |
|
| 8 |
G1/4 |
3636 08 13 |
19 |
19 |
38 |
14,5 |
21 |
17 |
0,053 |
|
| 10 |
G3/8" |
3636 10 17 |
22 |
27 |
42,5 |
16 |
24 |
21 |
0,089 |
|
| 12 |
G3/8" |
3636 12 17 |
24 |
24 |
43 |
16 |
26 |
23 |
0,103 |
|
| 12 |
G½" |
3636 12 21 |
27 |
24 |
48,5 |
21,5 |
29,5 |
23 |
0,123 |
|
| |
3639 - угловой панельный соединитель для трубок с одинаковым диаметром
 |
 |
D |
Обозначение |
F1 |
F2 |
H |
K |
L |
T |
|
штук |
| 4 |
3639 04 00 |
13 |
14 |
35 |
14 |
18 |
12,5 |
0,026 |
|
| 6 |
3639 06 00 |
16 |
17 |
40,5 |
17,5 |
21,5 |
15 |
0,039 |
|
| 8 |
3639 08 00 |
18 |
19 |
44 |
19,5 |
23,5 |
17 |
0,053 |
|
| 10 |
3639 10 00 |
22 |
27 |
51 |
24 |
29 |
21 |
0,080 |
|
| 12 |
3639 12 00 |
24 |
24 |
55 |
26 |
31 |
23 |
0,091 |
|
| 14 |
3639 14 00 |
27 |
27 |
59 |
29,5 |
34 |
25 |
0,114 |
|
| |
|
