Резьбовые тройники
- 3108 - "T"-образный тройник с центральным отводом, наружная резьба BSPT
- 3103 - "T"-образный тройник с боковым отводом, наружная резьба BSPT
- 3198 - "Т"-образный тройник с наружной резьбой BSPP и M5
- 3193 - "T"-образный тройник с наружной резьбой BSPP и M5
- 3148 - "Y"-образное тройник с наружной резьбой BSPT
- 3112 - "Y"-образное соединение на 4 трубки с наружной резьбой BSPT
- 3158 - "Y"-образный тройник с наружной резьбой BSPP
- 3132 - "Y"-образное соединение на 4 трубки с наружной резьбой BSPP
3108 - "T"-образный тройник с центральным отводом, наружная резьба BSPT
|
| D |
C |
Обозначение |
F |
G |
H |
L/2 |
 |
штук |
4 |
R1/8 |
3108 04 10 |
10 |
8,5 |
15,5 |
14 |
0,007 |
|
4 |
R1/4 |
3108 04 13 |
14 |
8,5 |
16 |
14 |
0,015 |
|
6 |
R1/8 |
3108 06 10 |
10 |
10,5 |
17,5 |
16 |
0,009 |
|
6 |
R1/4 |
3108 06 13 |
14 |
10,5 |
18 |
16 |
0,017 |
|
8 |
R1/8 |
3108 08 10 |
10 |
13,5 |
22 |
23 |
0,016 |
|
8 |
R1/4 |
3108 08 13 |
14 |
13,5 |
21 |
23 |
0,019 |
|
8 |
R3/8 |
3108 08 17 |
17 |
13,5 |
21 |
23 |
0,020 |
|
10 |
R1/4 |
3108 10 13 |
15 |
16 |
24 |
26,5 |
0,021 |
|
10 |
R3/8 |
3108 10 17 |
17 |
16 |
24 |
26,5 |
0,024 |
|
10 |
R1/2 |
3108 10 21 |
21 |
16 |
24 |
26,5 |
0,028 |
|
12 |
R1/4 |
3108 12 13 |
15 |
19 |
27 |
31 |
0,094 |
|
12 |
R3/8 |
3108 12 17 |
17 |
19 |
27 |
31 |
0,092 |
|
12 |
R1/2 |
3108 12 21 |
21 |
19 |
27 |
31 |
0,109 |
|
14 |
R3/8 |
3108 14 17 |
20 |
22 |
30,5 |
35,5 |
0,113 |
|
14 |
R1/2 |
3108 14 21 |
24 |
22 |
28,5 |
35,5 |
0,114 |
|
3103 - "T"-образный тройник с боковым отводом, наружная резьба BSPT
|
| D |
C |
Обозначение |
F |
G |
H |
H1 |
L |
 |
штук |
4 |
R1/8 |
3103 04 10 |
10 |
8,5 |
23,5 |
9 |
14,5 |
0,007 |
|
4 |
R1/4 |
3103 04 13 |
14 |
8,5 |
24 |
9,5 |
14,5 |
0,010 |
|
6 |
R1/8 |
3103 06 10 |
10 |
10,5 |
27,5 |
10 |
17,5 |
0,009 |
|
6 |
R1/4 |
3103 06 13 |
14 |
10,5 |
28 |
10,5 |
17,5 |
0,017 |
|
8 |
R1/8 |
3103 08 10 |
10 |
13,5 |
35 |
12 |
23 |
0,016 |
|
8 |
R1/4 |
3103 08 13 |
14 |
13,5 |
34 |
11 |
23 |
0,019 |
|
8 |
R3/8 |
3103 08 17 |
17 |
13,5 |
34 |
11 |
23 |
0,020 |
|
10 |
R1/4 |
3103 10 13 |
15 |
16 |
40,5 |
14 |
26,5 |
0,021 |
|
10 |
R3/8 |
3103 10 17 |
17 |
16 |
40,5 |
14 |
26,5 |
0,024 |
|
10 |
R1/2 |
3103 10 21 |
21 |
16 |
40,5 |
14 |
26,5 |
0,028 |
|
12 |
R1/4 |
3103 12 13 |
15 |
19 |
46,5 |
15,5 |
31 |
0,094 |
|
12 |
R3/8 |
3103 12 17 |
17 |
19 |
46,5 |
15,5 |
31 |
0,092 |
|
12 |
R1/2 |
3103 12 21 |
21 |
19 |
46,5 |
15,5 |
31 |
0,109 |
|
14 |
R3/8 |
3103 14 17 |
20 |
22 |
55 |
19,5 |
35,5 |
0,113 |
|
14 |
R1/2 |
3103 14 21 |
24 |
22 |
52,5 |
17,5 |
35,5 |
0,114 |
|
3198 - "Т"-образный тройник с наружной резьбой BSPP и M5
|
| D |
C |
Обозначение |
E |
F |
G |
H |
L/2 |
 |
штук |
4 |
M5X0,8 |
3198 04 19 |
3,5 |
8 |
8,5 |
17,5 |
14 |
0,004 |
|
4 |
G1/8 |
3198 04 10 |
5 |
13 |
8,5 |
15 |
14 |
0,008 |
|
4 |
G1/4 |
3198 04 13 |
5,5 |
16 |
8,5 |
15 |
14 |
0,013 |
|
6 |
M5X0,8 |
3198 06 19 |
3,5 |
8 |
10,5 |
19,5 |
16 |
0,006 |
|
6 |
G1/8 |
3198 06 10 |
5 |
13 |
10,5 |
17 |
16 |
0,010 |
|
6 |
G1/4 |
3198 06 13 |
5,5 |
16 |
10,5 |
17 |
16 |
0,015 |
|
8 |
G1/8 |
3198 08 10 |
4,5 |
13 |
13,5 |
23,5 |
23 |
0,017 |
|
8 |
G1/4 |
3198 08 13 |
5,5 |
16 |
13,5 |
21,5 |
23 |
0,020 |
|
8 |
G3/8" |
3198 08 17 |
5,5 |
20 |
13,5 |
21,5 |
23 |
0,023 |
|
10 |
G1/4 |
3198 10 13 |
5,5 |
16 |
16 |
26 |
26,5 |
0,021 |
|
10 |
G3/8" |
3198 10 17 |
5,5 |
20 |
16 |
24 |
26,5 |
0,024 |
|
10 |
G½" |
3198 10 21 |
7,5 |
24 |
16 |
24 |
26,5 |
0,039 |
|
12 |
G1/4 |
3198 12 13 |
5,5 |
16 |
19 |
29 |
31 |
0,088 |
|
12 |
G3/8" |
3198 12 17 |
5,5 |
20 |
19 |
27 |
31 |
0,081 |
|
12 |
G½" |
3198 12 21 |
7 |
24 |
19 |
27 |
31 |
0,092 |
|
14 |
G3/8" |
3198 14 17 |
5,5 |
20 |
22 |
32,5 |
35,5 |
0,110 |
|
14 |
G½" |
3198 14 21 |
7 |
24 |
22 |
27 |
35,5 |
0,120 |
|
3193 - "T"-образный тройник с наружной резьбой BSPP и M5
|
| D |
C |
Обозначение |
E |
F |
G |
H |
H1 |
L |
 |
штук |
4 |
M5x0,8 |
3193 04 19 |
3,5 |
8 |
8,5 |
26 |
11,5 |
14,5 |
0,004 |
|
4 |
G1/8 |
3193 04 10 |
5 |
13 |
8,5 |
23 |
8,5 |
14,5 |
0,008 |
|
4 |
G1/4 |
3193 04 13 |
5,5 |
16 |
8,5 |
23 |
8,5 |
14,5 |
0,013 |
|
6 |
M5x0,8 |
3193 06 19 |
3,5 |
8 |
10,5 |
29,5 |
12,5 |
17,5 |
0,007 |
|
6 |
G1/8 |
3193 06 10 |
5 |
13 |
10,5 |
27 |
10 |
17,5 |
0,010 |
|
6 |
G1/4 |
3193 06 13 |
5,5 |
16 |
10,5 |
27 |
10 |
17,5 |
0,015 |
|
8 |
G1/8 |
3193 08 10 |
4,5 |
13 |
13,5 |
36,5 |
14 |
23 |
0,017 |
|
8 |
G1/4 |
3193 08 13 |
5,5 |
16 |
13,5 |
34,5 |
12 |
23 |
0,020 |
|
8 |
G3/8" |
3193 08 17 |
5,5 |
20 |
13,5 |
34,5 |
12 |
23 |
0,023 |
|
10 |
G1/4 |
3193 10 13 |
5,5 |
16 |
16 |
42 |
15,5 |
26,5 |
0,021 |
|
10 |
G3/8" |
3193 10 17 |
5,5 |
20 |
16 |
40,5 |
14 |
26,5 |
0,023 |
|
10 |
G½" |
3193 10 21 |
7,5 |
24 |
16 |
40,5 |
14 |
26,5 |
0,039 |
|
12 |
G1/4 |
3193 12 13 |
5,5 |
16 |
19 |
48 |
17 |
31 |
0,087 |
|
12 |
G3/8" |
3193 12 17 |
5,5 |
20 |
19 |
46,5 |
15,5 |
31 |
0,088 |
|
12 |
G½" |
3193 12 21 |
7 |
24 |
19 |
46,5 |
15,5 |
31 |
0,091 |
|
14 |
G3/8" |
3193 14 17 |
5,5 |
20 |
22 |
56,5 |
21,5 |
35,5 |
0,110 |
|
14 |
G½" |
3193 14 21 |
7 |
24 |
22 |
51 |
16 |
35,5 |
0,120 |
|
3148 - "Y"-образный тройник с наружной резьбой BSPT
|
| D |
C |
Обозначение |
F |
H |
K |
L |
N |
 |
штук |
4 |
R1/8 |
3148 04 10 |
10 |
32,5 |
8,5 |
17,5 |
9 |
0,010 |
|
4 |
R1/4 |
3148 04 13 |
14 |
33 |
8,5 |
17,5 |
9 |
0,018 |
|
6 |
R1/8 |
3148 06 10 |
10 |
39,5 |
10,5 |
21,5 |
11 |
0,012 |
|
6 |
R1/4 |
3148 06 13 |
14 |
40 |
10,5 |
21,5 |
11 |
0,019 |
|
8 |
R1/8 |
3148 08 10 |
13 |
56,5 |
13,5 |
28 |
14,5 |
0,033 |
|
8 |
R1/4 |
3148 08 13 |
14 |
55,5 |
13,5 |
28 |
14,5 |
0,037 |
|
8 |
R3/8 |
3148 08 17 |
16 |
48,5 |
13,5 |
28 |
14,5 |
0,040 |
|
10 |
R1/4 |
3148 10 13 |
14 |
60 |
19 |
39 |
20 |
0,040 |
|
10 |
R3/8 |
3148 10 17 |
16 |
60,5 |
19 |
39 |
20 |
0,043 |
|
10 |
R1/2 |
3148 10 21 |
24 |
61 |
19 |
39 |
20 |
0,045 |
|
12 |
R3/8 |
3148 12 17 |
19 |
66 |
19 |
39 |
20 |
0,045 |
|
12 |
R1/2 |
3148 12 21 |
21 |
66 |
19 |
39 |
20 |
0,047 |
|

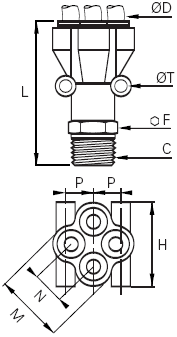

3112 - сдвоенный "Y"-образный тройник с наружной резьбой BSPT
|
| D |
C |
Обозначение |
F |
H |
L |
M |
N |
P |
T |
 |
штук |
4 |
R1/8 |
3112 04 10 |
13 |
25,5 |
41,5 |
21 |
10 |
8,5 |
3,7 |
0,033 |
|
4 |
R1/4 |
3112 04 13 |
14 |
25,5 |
43,5 |
21 |
10 |
8,5 |
3,7 |
0,046 |
|
6 |
R1/8 |
3112 06 10 |
19 |
31,5 |
54,5 |
26,5 |
12 |
10 |
3,7 |
0,053 |
|
6 |
R1/4 |
3112 06 13 |
19 |
31,5 |
57,5 |
26,5 |
12 |
10 |
3,7 |
0,066 |
|
|

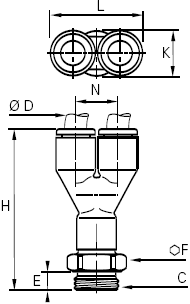

3158 - "Y"-образный тройник с наружной резьбой BSPP
|
| D |
C |
Обозначение |
E |
F |
H |
K |
L |
N |
 |
штук |
4 |
M5x0,8 |
3158 04 19 |
3,5 |
8 |
32,5 |
8,5 |
17,5 |
9 |
0,010 |
|
4 |
G1/8 |
3158 04 10 |
5 |
13 |
32 |
8,5 |
17,5 |
9 |
0,010 |
|
4 |
G1/4 |
3158 04 13 |
5,5 |
16 |
32 |
8,5 |
17,5 |
9 |
0,015 |
|
6 |
M5x0,8 |
3158 06 19 |
3,5 |
10 |
39,5 |
10,5 |
21,5 |
11 |
0,011 |
|
6 |
G1/8 |
3158 06 10 |
5 |
13 |
39 |
10,5 |
21,5 |
11 |
0,014 |
|
6 |
G1/4 |
3158 06 13 |
5,5 |
16 |
39 |
10,5 |
21,5 |
11 |
0,019 |
|
8 |
G1/8 |
3158 08 10 |
5 |
13 |
56 |
13,5 |
28 |
14,5 |
0,033 |
|
8 |
G1/4 |
3158 08 13 |
5,5 |
16 |
55 |
13,5 |
28 |
14,5 |
0,039 |
|
8 |
G3/8" |
3158 08 17 |
6 |
19 |
54 |
13,5 |
28 |
14,5 |
0,040 |
|
10 |
G1/4 |
3158 10 13 |
5,5 |
16 |
63,5 |
16 |
33 |
17 |
0,040 |
|
10 |
G3/8" |
3158 10 17 |
6 |
20 |
63,5 |
16 |
33 |
17 |
0,043 |
|
10 |
G½" |
3158 10 21 |
7 |
24 |
65 |
16 |
33 |
17 |
0,045 |
|
12 |
G3/8" |
3158 12 17 |
6 |
20 |
68 |
19 |
39 |
20 |
0,045 |
|
12 |
G½" |
3158 12 21 |
7 |
24 |
70 |
19 |
39 |
20 |
0,047 |
|

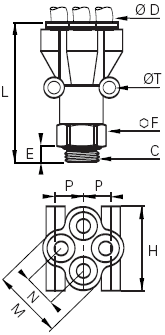

3132 - сдвоенный "Y"-образный тройник с наружной резьбой BSPP
|
| D |
C |
Обозначение |
E |
F |
H |
L |
M |
N |
P |
T |
 |
штук |
4 |
G1/8 |
3132 04 10 |
5 |
13 |
25,5 |
41 |
21 |
10 |
8,5 |
3,7 |
0,039 |
|
4 |
G1/4 |
3132 04 13 |
5,5 |
16 |
25,5 |
40 |
21 |
10 |
8,5 |
3,7 |
0,046 |
|
6 |
G1/8 |
3132 06 10 |
5 |
19 |
31,5 |
52,5 |
26,5 |
12 |
10 |
3,7 |
0,066 |
|
6 |
G1/4 |
3132 06 13 |
5,5 |
19 |
31,5 |
53,5 |
26,5 |
12 |
10 |
3,7 |
0,053 |
|
|
|
