Модульный вставной соединитель
Legris > Серия 3000 >

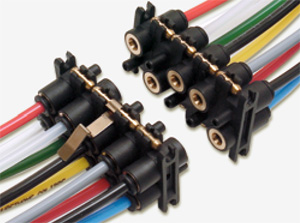

Модульные вставные соединители

Модульная конструкция этих компонентов позволяет подключать или отключать большое количество пневматических трубок просто соеденив или разъеденив две части коннектора. Контакт типа "папа"-"мама" обеспечивает надежное герметичное соединение. При помощи данных соединителей могут быть собраны модули практически любой длины с использованием 4 мм трубок. Рекомендуется ограничить длину готового модуля до 5 соединительных элементов.

Модуль построен из множества симметричных компонентов, каждый из которых соединяется с другим подобным компонентом в другой половине коннектора. В сборе модуль обеспечивает соединение 20 трубок: 10 в одной половине и 10 в другой.

Полный модуль содержит:

  • 10 компонентов, каждый из которых содержит два 4 мм соединения;
  • 20 контактных разъемов и 4 конечных контакта
  • 4 монтажных кронштейна
  • 4 зажима
  • 1 инструмент демонтирования

3300 - модульный вставной соединитель для труб диаметром 4 мм

Применяется для модульного соединения двух комплектов труб. Соединение и разъединение двух комплектов труб осуществляется в один прием. Комбинирование внешних и внутренних модулей сокращает количество деталей. Легкая настройка и возможность выборочно использовать только некоторые сегменты соединителя предотвращает ошибки.

  • Пластиковый корпус
  • Отверстия под винт диаметром 3 мм
  • Максимальное рабочее давление: 10 бар (145 psi)
  • Рабочая температура: от -20°C до +80°
Фитинг Legris 3300 D Обозначение A B C H H1 L L1 L2 M N штук
4 3300 04 00 11 21 40 40,5 29,5 55 22 6 32 20 0,106
6 3300 06 00 14 28 47 48 38,5 70 28 7,5 39 27,5 0,106
8 3300 08 00 14 28 47 50 39 70 28 7,5 39 27,5 0,106

Размеры соединителей

Размеры соединителей


···     ···     ···     ···     ···
