Legris > Серия 3000 >

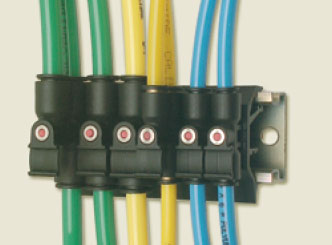

Соединители для установки на профили DIN форм и
- 3379 - соединитель на 2 трубки
- 3381 - соединитель на 3 трубки
Эти компоненты используются для рационализации и контроля пневмопотока. Используемые рядом с электрическими соединителями, соединители пневмопотока Legris обеспечивают такие же условия обслуживания для пневматических систем и установливаются на одном профиле, который позволяет электропроводам и пневматическим трубкам проходить в непосредственной близости друг от друга.
Индикаторы, вмонтированные в соединители, обнаруживают присутствие воздуха, что является важной характеристикой для нормального функционирования пневматических систем управления. Соединители Legris имеют датчики-индикаторы, которые «выскакивают», указывая на присутствие воздуха в системе.
3379 - соединитель продольный для двух трубок
|
| D |
Обозначение |
H |
K |
L |
|
штук |
4 |
3379 04 00 |
36,5 |
12 |
30 |
0,020 |
|
6 |
3379 06 00 |
36,5 |
12 |
30 |
0,026 |
|
8 |
3379 08 00 |
46 |
13 |
32,5 |
0,034 |
|
|
3381 - соединитель продольный для трех труб
|
| D |
Обозначение |
H |
K |
L |
N |
|
штук |
4 |
3381 04 00 |
36,5 |
11 |
39,5 |
11,5 |
0,027 |
|
6 |
3381 06 00 |
36,5 |
11 |
39,5 |
11,5 |
0,033 |
|
8 |
3381 08 00 |
46 |
13 |
44,5 |
14,5 |
0,043 |
|
|
|
