Резьбовые фитинги "БАНДЖО" (BANJO)
- 3124 - "банджо" с одним выходом с внутренней резьбой сердечника BSPP, наружная резьба метрическая и BSPP
- 3149 - "банджо" с двумя параллельными выходами, резьба BSPP и метрическая
- 3119 - "банджо" с двусторонними выходами, резьба BSPP и метрическая
- 3118 - "банджо" с одним выходом резьба BSPP и метрическая
- 3018 - "банджо"с одним выходом, резьба BSPT
3124 - "банджо" с одним выходом с внутренней резьбой сердечника BSPP, наружная резьба метрическая и BSPP
|
| D |
C |
Обозначение |
E |
F |
G |
H |
L1 |
L2 |
 |
штук |
4 |
M5x0,8 |
3124 04 19 |
4 |
8 |
8,5 |
19 |
5 |
16 |
0,006 |
|
4 |
G1/8 |
3124 04 10 |
4 |
13 |
8,5 |
25,5 |
7 |
18,5 |
0,012 |
|
6 |
G1/4 |
3124 06 13 |
5,5 |
17 |
10,5 |
33 |
9 |
22 |
0,031 |
|
8 |
G3/8" |
3124 08 17 |
5,5 |
20 |
13,5 |
37,5 |
11 |
29 |
0,056 |
|
|
|
|
|
|
|
|
|
|
|
|
3149 - "банджо" с двумя параллельными выходами, резьба BSPP и метрическая
|
| D |
C |
Обозначение |
E |
F |
G |
H |
L1 |
L2 |
N |
 |
штук |
4 |
M5x0,8 |
3149 04 19* |
4 |
- |
8,5 |
13 |
4,5 |
16 |
9 |
0,008 |
|
4 |
G1/8 |
3149 04 10 |
4 |
13 |
10,5 |
16,5 |
7 |
18,5 |
11,5 |
0,013 |
|
6 |
G1/8 |
3149 06 10 |
4 |
13 |
10,5 |
16,5 |
7 |
18,5 |
11,5 |
0,013 |
|
6 |
G1/4 |
3149 06 13 |
5,5 |
17 |
13,5 |
21 |
9,5 |
27 |
14,5 |
0,034 |
|
8 |
G1/4 |
3149 08 13 |
5,5 |
17 |
13,5 |
21 |
9,5 |
27 |
14,5 |
0,034 |
|
8 |
G3/8" |
3149 08 17 |
5,5 |
20 |
16 |
24,5 |
11 |
31 |
17 |
0,066 |
|
10 |
G3/8" |
3149 10 17 |
5,5 |
20 |
16 |
24,5 |
11 |
31 |
17 |
0,066 |
|
*С прорезью под отвертку для легкой сборки.

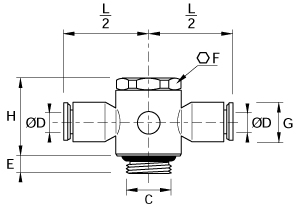

3119 - "банджо" с двусторонними выходами, резьба BSPP и метрическая
|
| D |
C |
Обозначение |
E |
F |
G |
H |
L/2 |
 |
штук |
4 |
M5x0,8 |
3119 04 19* |
4 |
- |
8,5 |
13 |
16 |
0,005 |
|
4 |
G1/8 |
3119 04 10 |
4 |
13 |
11 |
17 |
20 |
0,021 |
|
6 |
G1/8 |
3119 06 10 |
4 |
13 |
11 |
17 |
20 |
0,024 |
|
6 |
G1/4 |
3119 06 13 |
5,5 |
17 |
13,5 |
21 |
26,5 |
0,031 |
|
8 |
G1/4 |
3119 08 13 |
5,5 |
17 |
13,5 |
21 |
27 |
0,033 |
|
8 |
G3/8" |
3119 08 17 |
5,5 |
20 |
16 |
24,5 |
30,5 |
0,052 |
|
10 |
G3/8" |
3119 10 17 |
5,5 |
20 |
16 |
24,5 |
31 |
0,045 |
|
*С прорезью под отвертку для легкой сборки.
3118 - "банджо" с одним выходом резьба BSPP и метрическая
|
| D |
C |
Обозначение |
E |
F |
G |
H |
L1 |
L2 |
 |
штук |
3 |
M3x0,5 |
3118 03 09* |
3 |
- |
8,5 |
13 |
5 |
16 |
0,007 |
|
3 |
M5x0,8 |
3118 03 19* |
4 |
- |
8,5 |
13 |
5 |
16 |
0,007 |
|
4 |
M5x0,8 |
3118 04 19* |
4 |
- |
8,5 |
13 |
5 |
16 |
0,007 |
|
4 |
G1/8 |
3118 04 10 |
4 |
13 |
8,5 |
17 |
7 |
18,5 |
0,010 |
|
6 |
M5x0,8 |
3118 06 19* |
4 |
- |
10,5 |
13 |
7 |
18,5 |
0,008 |
|
6 |
G1/8 |
3118 06 10 |
4 |
13 |
10,5 |
17 |
7 |
20 |
0,011 |
|
6 |
G1/4 |
3118 06 13 |
5,5 |
17 |
10,5 |
21 |
9 |
22 |
0,015 |
|
8 |
G1/8 |
3118 08 10 |
4 |
13 |
13,5 |
16,5 |
7 |
25 |
0,022 |
|
8 |
G1/4 |
3118 08 13 |
5,5 |
17 |
13,5 |
21 |
9 |
27 |
0,030 |
|
8 |
G3/8" |
3118 08 17 |
5,5 |
20 |
13,5 |
24,5 |
11 |
29 |
0,049 |
|
10 |
G1/4 |
3118 10 13 |
5,5 |
17 |
16 |
21 |
9 |
29 |
0,058 |
|
10 |
G3/8" |
3118 10 17 |
5,5 |
20 |
16 |
24,5 |
11 |
31 |
0,061 |
|
10 |
G½" |
3118 10 21 |
8 |
25 |
19 |
27,5 |
13,5 |
36,5 |
0,085 |
|
12 |
G3/8" |
3118 12 17 |
5,5 |
20 |
19 |
24,5 |
11,5 |
34,5 |
0,067 |
|
12 |
G½" |
3118 12 21 |
8 |
25 |
19 |
27,5 |
13,5 |
36,5 |
0,072 |
|
*С прорезью под отвертку для легкой сборки.
3018 - "банджо"с одним выходом, резьба BSPT
|
| D |
C |
Обозначение |
F |
G |
H |
L1 |
L2 |
 |
штук |
4 |
R1/8 |
3018 04 10 |
13 |
8,5 |
18,5 |
7 |
18,5 |
0,010 |
|
6 |
R1/8 |
3018 06 10 |
13 |
10,5 |
18,5 |
7 |
20 |
0,011 |
|
6 |
R1/4 |
3018 06 13 |
17 |
10,5 |
22,5 |
9,5 |
22 |
0,015 |
|
8 |
R1/8 |
3018 08 10 |
13 |
13,5 |
18,5 |
7 |
25 |
0,022 |
|
8 |
R1/4 |
3018 08 13 |
17 |
13,5 |
22,5 |
9,5 |
27 |
0,030 |
|
8 |
R3/8 |
3018 08 17 |
21 |
13,5 |
26,5 |
11 |
29 |
0,049 |
|
10 |
R1/4 |
3018 10 13 |
17 |
16 |
22,5 |
9,5 |
29 |
0,058 |
|
10 |
R3/8 |
3018 10 17 |
21 |
16 |
26,5 |
11 |
31 |
0,061 |
|
12 |
R1/4 |
3018 12 13 |
21 |
19 |
26,5 |
11 |
34,5 |
0,065 |
|
12 |
R3/8 |
3018 12 17 |
21 |
19 |
26,5 |
11 |
34,5 |
0,067 |
|
12 |
R1/2 |
3018 12 21 |
25 |
19 |
30 |
13,5 |
37 |
0,090 |
|
|
